Для работы с блоками модулем Mitsubishi K-Line подключение к контактам ЭБУ CAN High и CAN Low не требуется

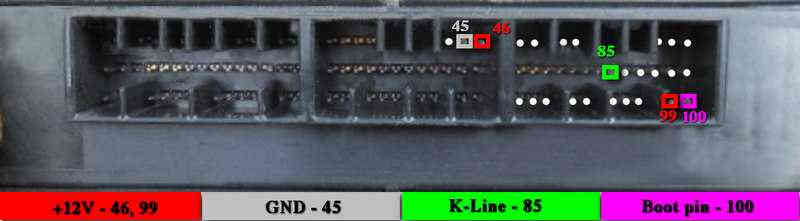

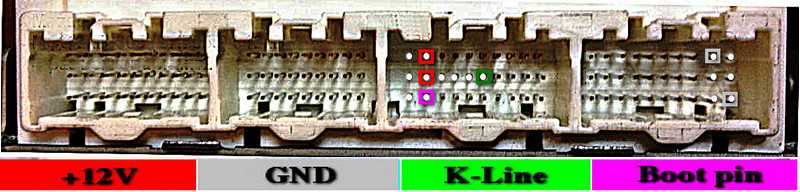

Подключение к ЭБУ Mitsubishi MH8102F_E2T71xxx, _E6T47xxx 3 разъёма
Mitsubishi Carisma, Pajero, Eclips, Galant 2000-2004г; Montero Pajero 3.2 DID 4m41 2002
KEFICO _MH82xxF 39106-3945x KiIA Sorento 3500 V6 Sigma-G6AU 195лс 2003 г.
46, 99 – +12V
45 – GND
85 – K-Line
100 – Boot pin

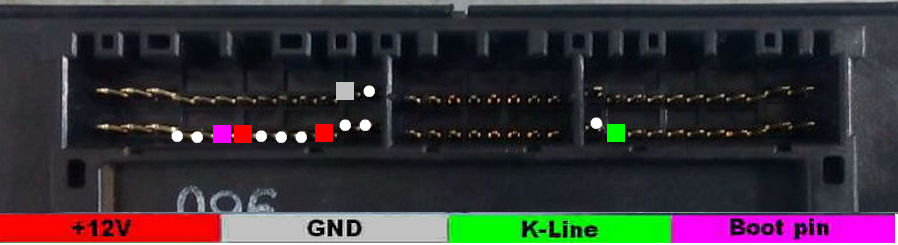

Подключение к ЭБУ Mitsubishi MH8X02F MELCO G1Tx
KIA Hyundai MH8X03F KEFICO KTS3

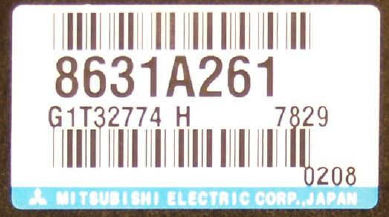

Стикер на ЭБУ

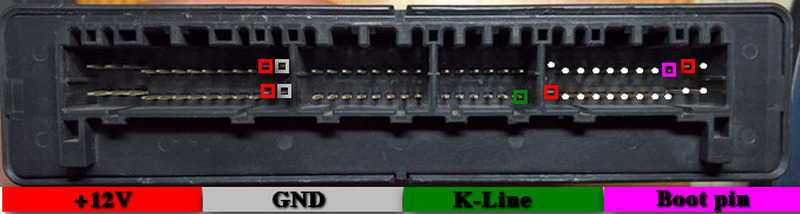

Подключение к ЭБУ Mitsubishi Lancer IX MH8206F, размер прошивки 256Kb
Mitsubishi Pajero Pinin 1.6 – 102 л.с. автомат 1999 - 2005 г.в., процессор MH7202F 128кб,
Mitsubishi Pajero 2000-2004г; Montero Pajero 3.2 2002г MH7203F 128кб
Mitsubishi Pajero 2000-2004г MH8102F
Mitsubishi MH8306F_E2T79XXX
12, 25, 80, 82 – +12V
13, 26 – GND
62 – K-Line
79 – Boot pin
Подключение к ЭБУ MH8302F с четырьмя разъёмами:
Hyundai Sonata 2.0 (Корея, Tagaz) 2004, Santa Fe 2.4 2001-2004г, Tiburon 2.0 (Cupe), Matrix 1.8.
Mitsubishi Montero Sport 1998-2008. 3.0 L MD369099 E2T71582
KIA Sorrento 2.4, Magentis 2.0 2000-2004г.

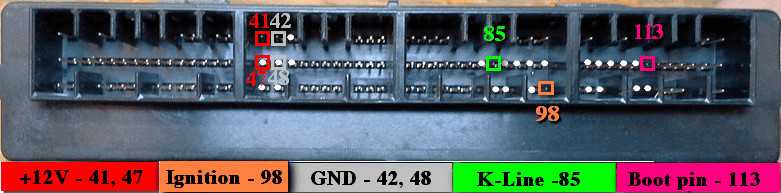

KIA Hyundai MH8305F EH8
41, 47 – +12V
98 – Ignition
42, 48 – GND
85 – K-Line
113 – Boot pin
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

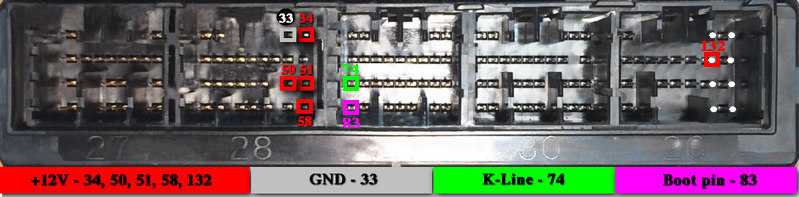

Подключение к ЭБУ MH8304F E6T44xxx, E6T49xxx Mitsubishi Outlander 4G69, Pajero, Wagon 5 разъёмов
34, 50, 51, 58, 132 (любой из них) – +12V
33 – GND
74 – K-Line
83 – Boot pin

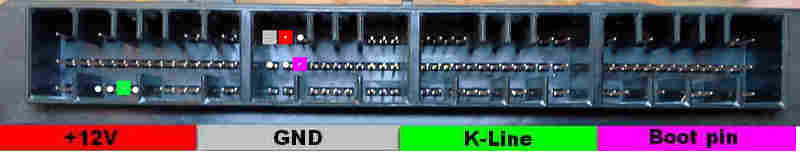

Подключение к ЭБУ Suzuki Grand Vitara 2.0 MT 2004г. MH7203F блоки Mitsubishi 33920-54JJ, 33920-51J2.
Размер прошивки 128Kb
43 – +12V
41 – GND
21 – K-Line
48 – Boot pin
Подключение к ЭБУ Subaru Legacy блок Mitsubishi двиг. EJ204 (правый руль) процессор MH8302F
42 – +12V
41 – GND
28 – K-Line
49 – Boot pin

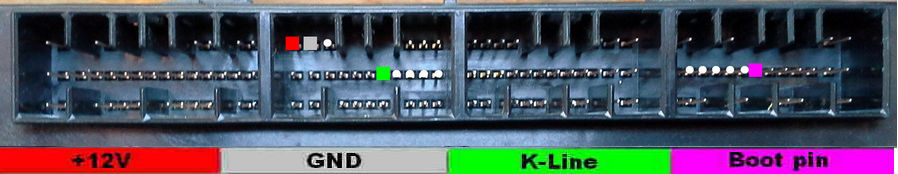

Подключение к ЭБУ Suzuki Grand Vitara MH8305F, блок Mitsubishi 33920-86G6
Подключение к ЭБУ Suzuki Grand Vitara XL7(Escudo) блок Mitsubishi 33921- 54J3 процессор MH8306F, Suzuki XL7 2003г. 33920-54JF процессор MH8305F
Размер прошивки 512Kb
43 – +12V
41 – GND
21 – K-Line
48 – Boot pin
Подключение к ЭБУ Mitsubishi 4 разъема MH8305 (SH7055) Mazda 3-6 1.8, 2.0, 2.3NA
Подключение к ЭБУ Mitsubishi 4 разъема MH8405 (SH7058) Mazda 3-6 2.3Turbo

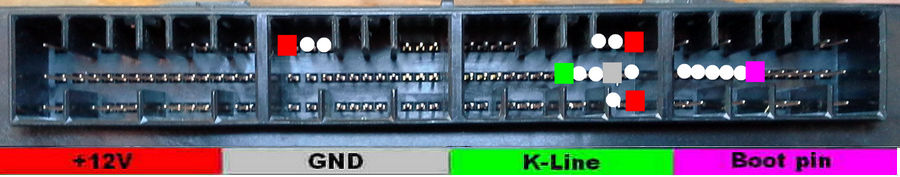

Подключение к ЭБУ Mitsubishi 4 разъема MH8305F E6T310 Mitsubishi Montero Sport 1998-2008.
Подключение к ЭБУ Mitsubishi MH8106F_E6T76xxx Mitsubishi Pajero Sport 3.0 AT

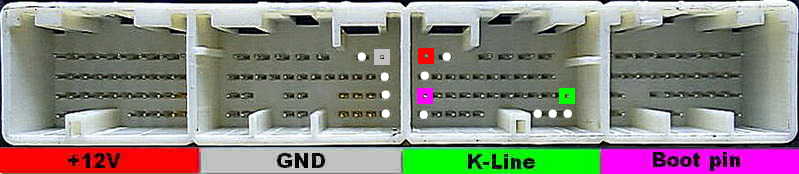

ЭБУ Mitsubishi 4 разъема MH8305F EH8 KIA Hyundai (альтернативное подключение)

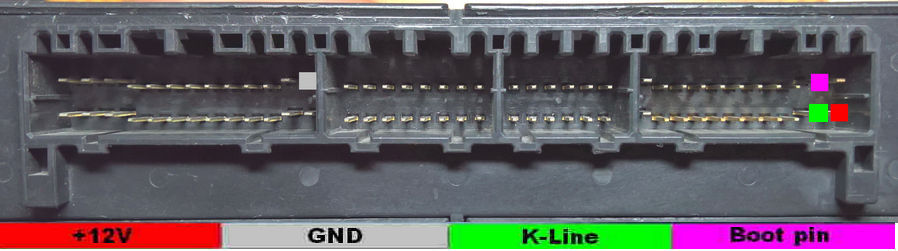

Подключение к ЭБУ Mitsubishi 4 разъема MH7203F FPV1EA Mazda

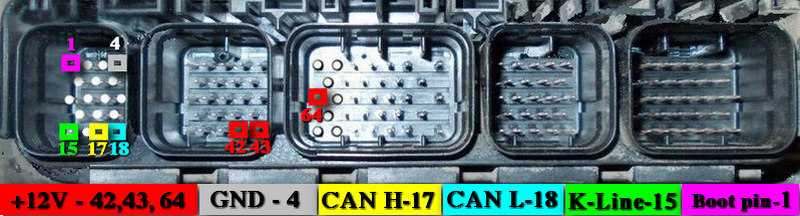

Подключение к ЭБУ МН8302F Mitsubishi Galant
Размер прошивки для автомобилей с МКПП 512 Kb, для автомобилей с АТ 768 Kb
42 , 43; 64 – +12V
4 – GND
17 – CAN High
18 – CAN Low
15 – K-Line
1 -– Boot PIN

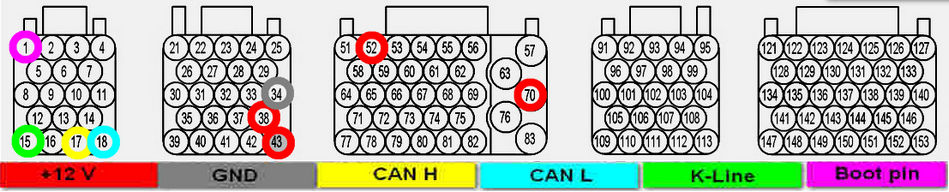

Подключение к ЭБУ МН8302F Mitsubishi Colt 2003г. 1.5 вариатор
38, 52 , 70 – +12V
43 – Ignition
34 – GND
17 – CAN High
18 – CAN Low
15 – K-Line
1 -– Boot PIN
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Подключение к ЭБУ ЭБУ Mitsubishi MH8102F E6T900M0 Suzuki Grand Vitara

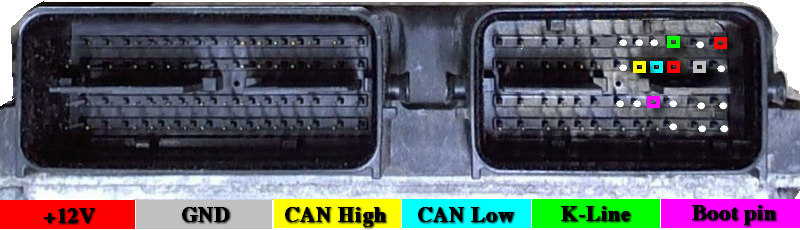

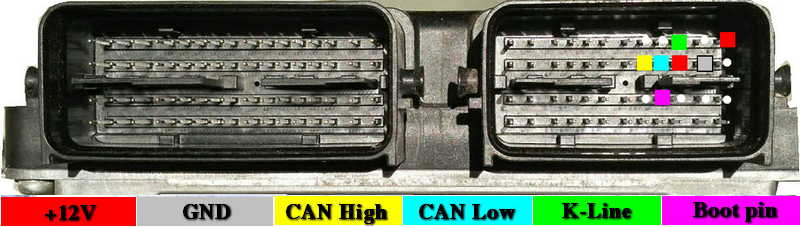

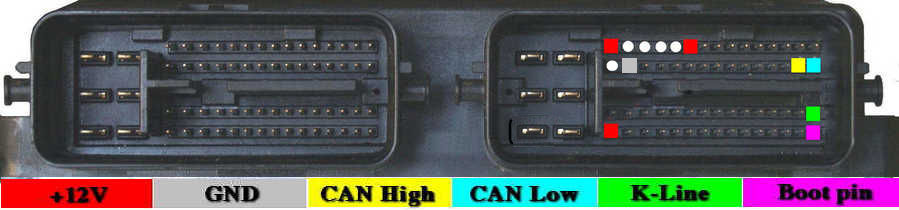

Подключение к ЭБУ MH8104F Mitsubishi Lancer X 1.5, Evo X, Outlander
Размер прошивки 512Kb
Код синхронизации с immo в прошивке не содержится, а находится во внешнем еепром.
82 – +12V
92 – Ignition
93 – GND
90 – CAN High
91 – CAN Low
80 – K-Line
103 – Boot pin
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

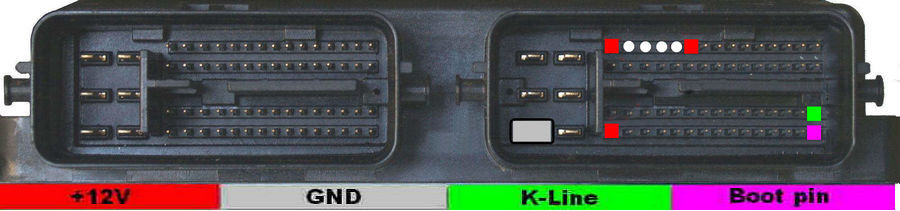

Подключение к ЭБУ МН8305F Mitsubishi Colt
Подключение к ЭБУ MH8106F Mitsubishi ASX, Outlander , Lancer X
Размер прошивки 1024Kb
Код синхронизации с immo в прошивке не содержится, а находится во внешнем еепром.
82 – +12V
92 – Ignition
93 – GND
90 – CAN High
91 – CAN Low
80 – K-Line
103 – Boot pin
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Подключение к ЭБУ MH8115F Mitsubishi Outlander 3 NEW.
Размер прошивки 1280Kb
Код синхронизации с immo в прошивке не содержится, а находится во внешнем еепром.
82 – +12V
92 – Ignition
93 – GND
90 – CAN High
91 – CAN Low
80 – K-Line
103 – Boot pin
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Подключение к ЭБУ МН8304F Mitsubishi Colt 2004-2008
Размер прошивок может быть 512Kb или 768Kb
82, 122 – +12V
77 – Ignition
93 – GND
105 – CAN High
106 – CAN Low
121 – K-Line
136 – Boot pin
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
