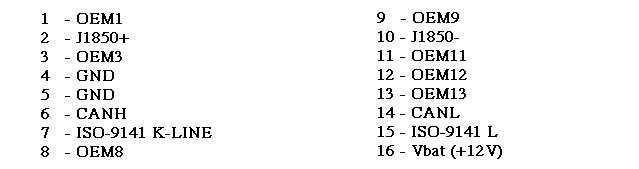

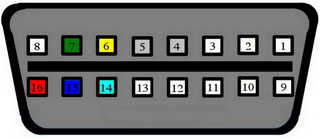

Open Рort может подавать напряжение от 5 до 25 вольт на следующие контакты:
1 - OEM1
3 - OEM3
9 - OEM9
11 - OEM11
12 - OEM12
13 - OEM13
А так же подать массу на следующие контакты:
1 - OEM1
3 - OEM3
7 - ISO-9141 K-Line
9 - OEM9
10 - J1850-
11 - OEM11
12 - OEM12
13 - OEM13
15 - ISO-9141 L-Line
И на пин 2 (J1850+) напряжение от 5 до 8 вольт.
При программировании ЭБУ автомобилей загрузчиком коммутируется напряжение на следующие пины адаптера соответственно:
Honda пин 12 (OEM12) - +5в
Ford пин 13 (OEM13 FEPS) - 18в
Mitsubishi при работе по K-Line пины 11, 12 (OEM11, OEM12) - 16в
Subaru UJ/Hitachi пин 11 (OEM11) - 12в
