Назначение контактов блоков управления:
Два разъёма.
SH705507N, SH705413N, SH705415N, SH705513N, SH705821N, SH705823N, SH705824N, SH705829N
109, 120 – +12V
115 – GND
85 – К-Line

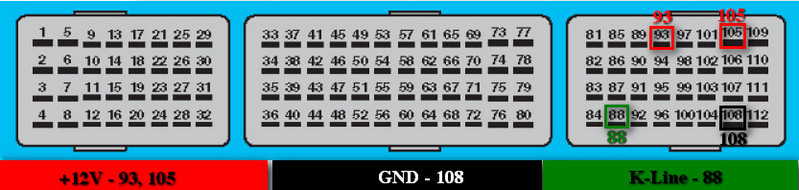

Три разъёма. 705520.
93, 105 – +12V
108 – GND
88 – К-Line
