Это совместный проект Autokey и PCMflash.
Основные возможности прибора:
1) Работа с блоками управления двигателей производства фирм Denso и Fujitsu Ten, устанавливаемыми на бензиновые и дизельные автомобили Toyota/Lexus/Scion;
2) Поддержка микроконтроллеров NEC 76F0038, 76F0039, 76F0040, 76F0038A, 76F0039A, 76F0040A, 76F0070, 76F0085;
3) Чтение, запись, стирание, верификация внутренней flash памяти микроконтроллеров при подключении к соответствующему разъёму на плате блока;
4) Работа с файлами в формате bin, автоматическая коррекция контрольных сумм.
Подготовка к использованию прибора:
Используйте только качественный USB кабель при работе с приборами. "Китайские" кабеля теряют до 0,5в, что приводит к невозможности работы с блоками.
1) Перед началом работы необходимо установить драйверы виртуального COM порта STM. Обратите внимание, что при начальном запуске будет распакована программа установки, которую необходимо выполнить, для установки драйвера. Если вы пользуетесь другими приборами Autokey, то вероятно необходимый драйвер уже установлен.
2) После установки драйверов необходимо запустить программу, ссылку на которую Вы получите и при необходимости произвести активацию прибора. Для этого необходимо войти в меню Help, выбрать About, скопировать Hardware Id и отправить данные для получения кода активации продавцу.
3) Неактивированный прибор при попытке чтения и успешном определении идентификатора процессора выдаст сообщение Interface Locked.
Работа с блоками управления:
Поддерживаются автомобили приблизительно с 2003-2004 года по настоящее время, указанные процессоры вводились как правило при смене кузовов. Могут быть автомобили как с КАН, так и с к-линией.
ВНИМАНИЕ: маленькие герметичные блоки на Camry 50 (полностью металлические) и аналогичные не поддерживаются, т.к. на плате отсутствует место под соответствующий разъём!
1) Демонтируем блок управления двигателя с автомобиля;
2) Вскрываем его корпус. Если блок герметичный, то необходимо отделить половинки корпуса, которые соединены между собой слоем белого непрочного герметика.

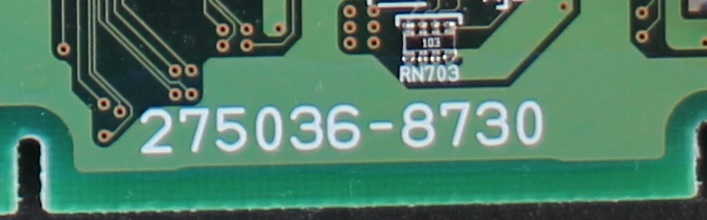

3) После получения доступа к плате необходимо найти её номер, указанный белым цветом и найти среди тех, для которых подготовлены файлы help (http://pcmflash.ru/toyota/).
4) Если таковой найден, то осуществляем подключение согласно рисункам: провода питания подключаем к основным разъёмам блока (чёрный провод (масса), к серому контакту на рисунке, красный провод (+12в) к красному)

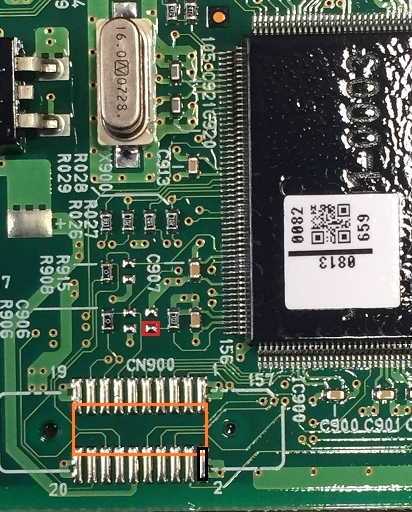

Распаиваем на плату 20 контактный коннектор (обозначен оранжевым цветом), и подготавливаем дополнительный провод (на платах контактная площадка обозначена красным цветом);
ВНИМАНИЕ: если на плате используется площадка под 26 контактный разъём, то коннектор необходимо установить со смещением в один контакт.

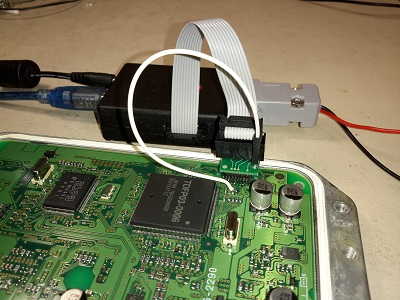

5) Устанавливаем переходный адаптер на распаянный разъём, так, чтобы точка на адаптере была ориентирована к процессору и подключаем дополнительный провод к контакту на плате;
6) Подключаем БП 12в к программатору и далее в программе осуществляем чтение (Read), стирание (Erase) и запись (write) по необходимости.
ВНИМАНИЕ: перед записью внутренней флеши она должна быть предварительно стёрта.
Что делать если файла help для данного блока нет:
Визуально сравните плату с теми, что есть в help, возможно есть очень похожая.
Если нашлась - проверьте, что "питание" платы осуществляется на тех же контактах основного разъёма, аналогично описанному способу ниже:
1) найдите место под 20 или 26 контактный коннектор, один щуп мультиметра установите на контакт массы (чёрный прямоугольник на рисунках выше), его положение всегда фиксированное, вторым щупом в режиме прозвонки найдите соответствующий пин на основном разъёме.
ВНИМАНИЕ: в проводке автомобиля может быть несколько контактов массы, часть из них силовые, другие логические и т.п., по-этому не ориентируйтесь на схемы электропроводки и цвета проводов, необходимо найти ровно ту массу, которая "звонится" на разъём программирования.
2) после нахождения контакта массы, необходимо найти контакты постоянного питания блока, для этого нужно либо ознакомиться с электрической схемой, либо найти похожий разъём в help, так чтобы совпал контакт массы и визуально оценить плату. Как правило плюсовой контакт находится в крайнем правом разъёме, верхний ряд, 1 или 2 контакт справа (если блок лежит разъёмом "вверх" и к Вам). Так же данный контакт обычно сдвоен с соседним, а проводники от него подключаются к плюсу конденсаторов и дросселям.

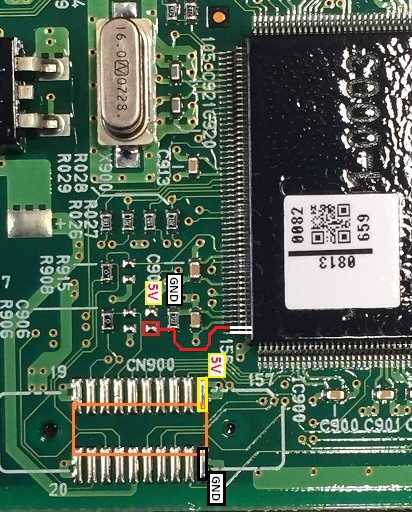

3) Необходимо определить точку на плате для подключения дополнительного контакта. Во всех блоках с разъёмами программирования, на плате присутствует резистор 10 кОм, который одним контактам подключен к земле (массе), а второй его контакт объединён с контактной площадкой, где предусмотрен (но не установлен аналогичный резистор), при этом его второй контакт подключен к внутреннему стабилизатору +5в. На 20 и 26 контактных разъёмах точка +5в расположена напротив земляного контакта (обозначенного чёрным). К этой "средней" точке резисторов и подключается дополнительный контакт.
У процессоров 76F0038(A), 76F0039(A), 76F0040(A) эта средняя точка всегда подключается ко второму справа выводу (контакт 155 процессора), расположенному на корпусе со стороны кварцевого резонатора:
У процессоров 76F0070 и 76F0085 необходимо визуально найти точки и проверить подключение площадок резисторов.
В случае затруднения обращайтесь за поддержкой (canalyzer1@gmail.com), заранее сделав снимки платы и разъёмов в высоком разрешении и определив положение контактов массы.
