Модуль предназначен для чтения и записи блоков управления двигателем Siemens SID208, устанавливаемых на автомобилях Peugeot Boxer/Citroen Jumper. . Поддерживается проверка и коррекция контрольных сумм.
Внимание:
Запись в блок тюнинговых прошивок возможна только после предварительной разблокировки в BSL режиме.
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Порядок разблокировки:

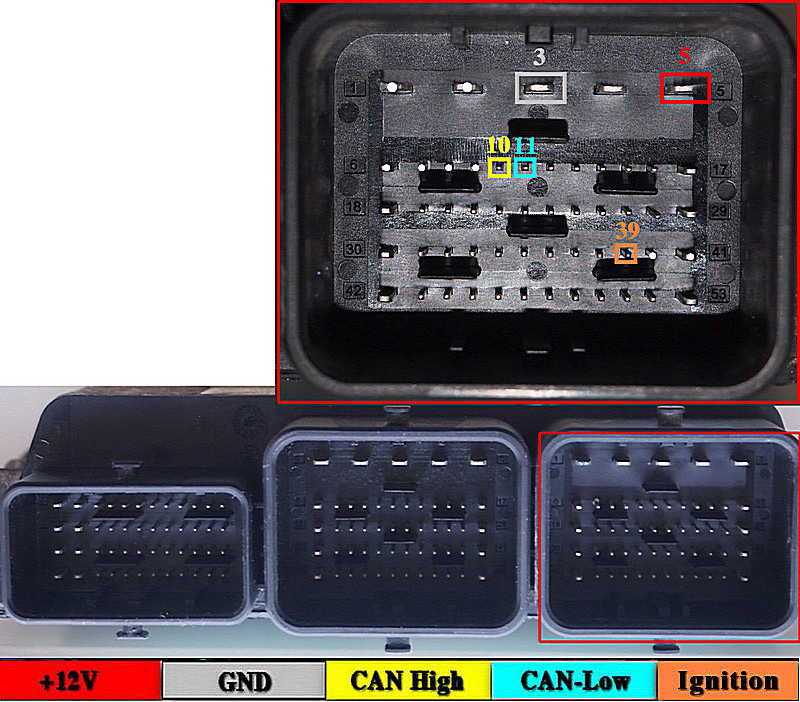

1.Сначала прямо в машине (или на столе без перевода блока в BSL режим), нужно вычитать пароль. Для это выберите в списке модулей обычный Citroen/Peugeot (PSA) SID208 и нажмите чтение. Программа вычитает пароль из ЭБУ и предложит сохранить его в файл (в имени файла будет серийный номер ЭБУ, он также указан на крышке самого ЭБУ). Параллельно программа напишет текущий статус ЭБУ, т.е. включена или нет проверка подписи. Если проверка подписи уже отключена,, то кто-то это сделал ранее, В этом случае просто запишите ЭБУ как обычный Citroen/Peugeot (PSA) SID208.

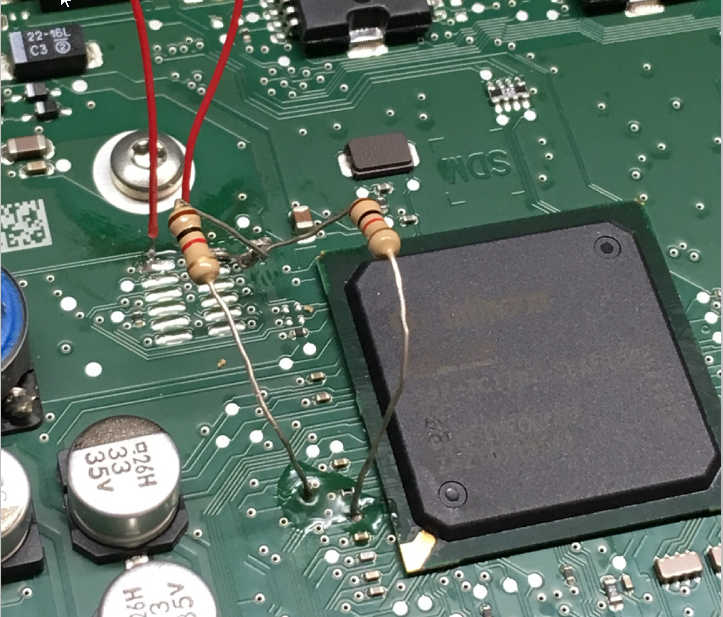

2. Вскройте ЭБУ и глядя на картинку, сделайте следующее подключение.: К двум точкам подключите резисторы 1 кОм, вторым концом резисторы подключите к двум верхним площадкам.
Существует несколько вариантов аппаратной реализации данных ЭБУ и способов их перевода в BSL режим

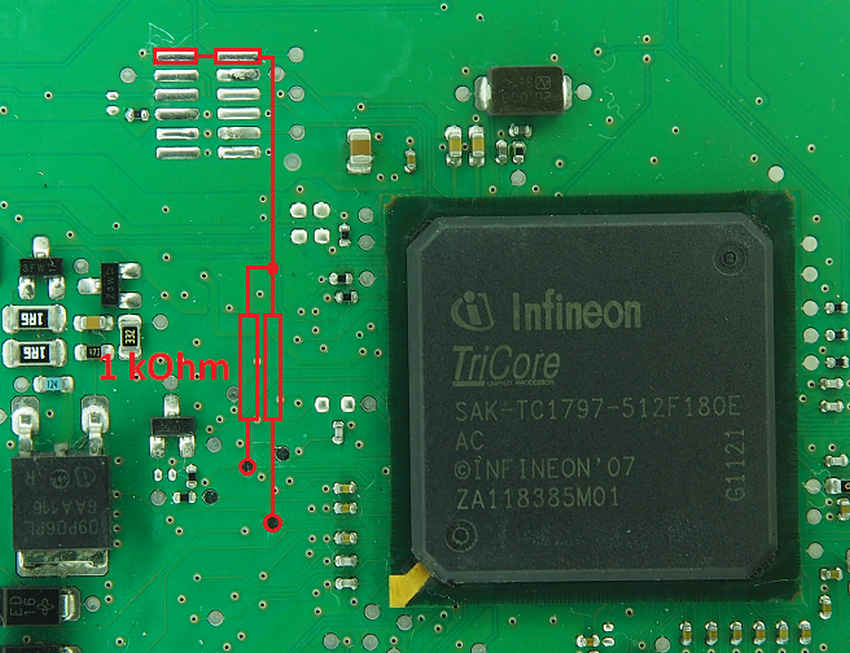

Вариант 1.

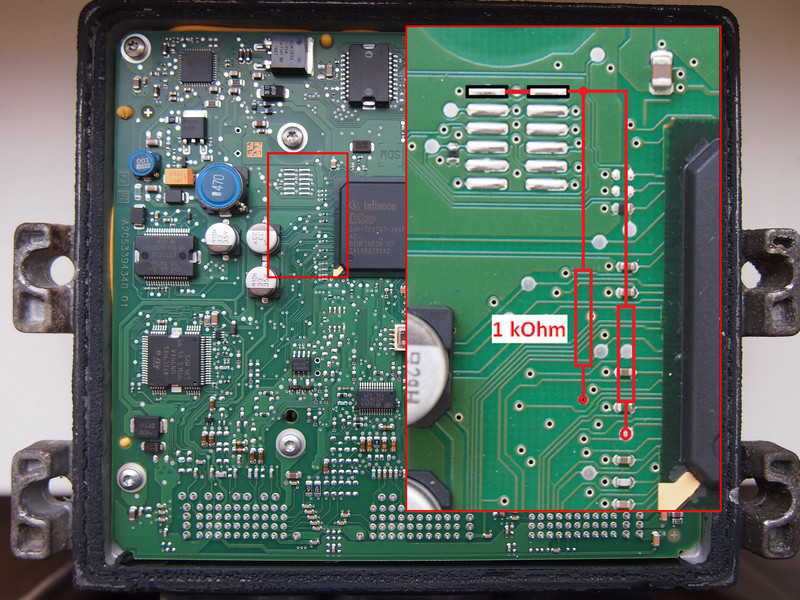

Вариант 2.
3.В загрузчике выберите Citroen/Peugeot (PSA) SID208/BSL и нажмите кнопку чтения. Программа попросит указать на файл с паролем, необходимо указать на файл, сохранённый на первом этапе. Далее по команде программы включите питание. Блок должен начать читаться. Время чтения 2-3 минуты., вычитывается полный фулл. Выключите питание ЭБУ.
4. Включите питание ЭБУ и нажмите кнопку Инициализация для разблокировки блока. Программа вновь спросит про файл с паролем. По успешному завершению операции всё готово. Теперь можете отпаивать резисторы и дальше программировать любым загрузчиком как обычный Citroen/Peugeot (PSA) SID208.
5. Кнопка идентификации, чтения и стирания ошибок в BSL режиме не работает. Но, после разблокировки блок (несмотря на наличие "бутов") будет автоматически перегружен в обычный не BSL режим, так что эти операции начнут работать до отключения питания. Также можно будет его и "прошить" как обычный блок, но после прошивки он опять перейдёт в BSL режим.
Внимание.
В модуле имеется функция автоматического управления питанием. При активации данной опции программа сама будет отключать и включать питание ЭБУ в нужное время.
Простейшую схему для автоматического управления питанием можно изготовить самостоятельно.
|
|
"Клонирование" ЭБУ SID208 автомобилей Citroen/Peugeot
