Подключение к ЭБУ Mitsubishi 4 разъема MH8305 (SH7055) Mazda 3-6 1.8, 2.0, 2.3NA
Подключение к ЭБУ Mitsubishi 4 разъема MH8405 (SH7058) Mazda 3-6 2.3Turbo
Подключение к ЭБУ Denso 64F7055 MAZDA RX8

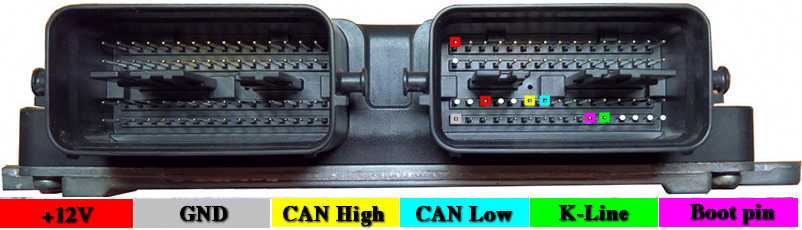

Подключение к ЭБУ Mitsubishi MH8405(SH7058) (длинный корпус 15x17cm)Mazda 3-6, Mazda CX7 2.3Turbo , Mazda3 2.0NA поколения 1 и 2 до 2009г
1BE, 1AY - +12V
1BH - GND (или любой из - 2H, 1BB, 1BG, 1BD, 1BH, 1AZ)
1AM - CAN-H
1AI - CAN-L
1T - K-Line
1S - Boot Pin

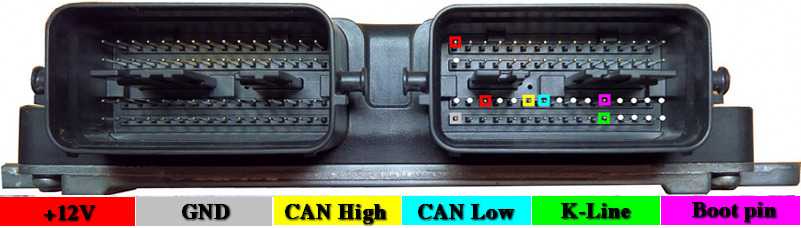

Подключение к ЭБУ Mitsubishi MH8305(SH7055) MH8405(SH7058) (короткий корпус 11x16cm).Mazda 3-6 1.8, 2.0, 2.3NA поколения 1 и 2 до 2009г
1BE, 1AY - +12V
1BH - GND (или любой из - 2H, 1BB, 1BG, 1BD, 1BH, 1AZ)
1AM - CAN-H
1AI - CAN-L
1T - K-Line
1X - Boot Pin

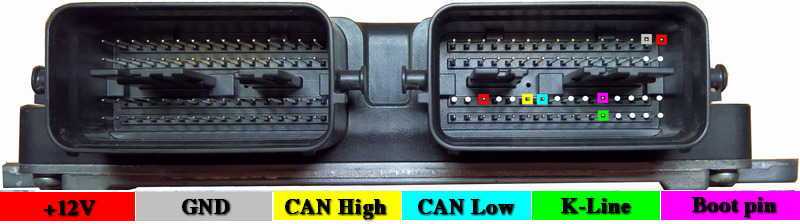

Подключение к ЭБУ Mitsubishi M32r MH8106 (короткий корпус 11x16cm) Mazda 3-6 1.8 2.0 2.5NA 2009+
1AY, 1A - +12V
1E - GND
1AM - CAN-H
1AI - CAN-L
1T - K-Line
1S - Boot Pin

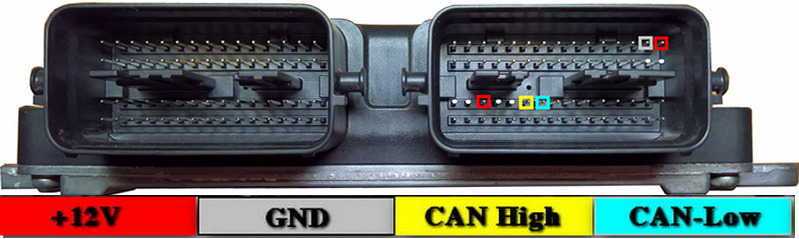

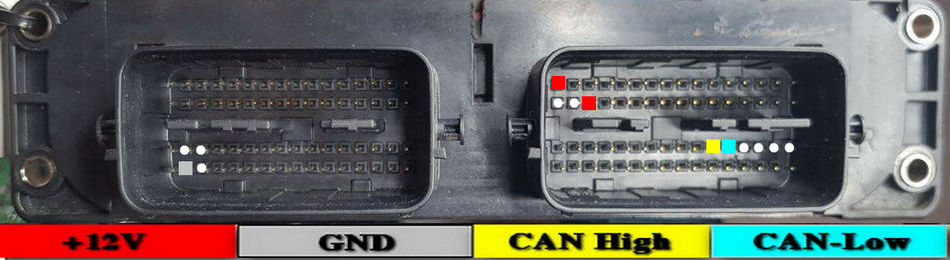

Подключение к ЭБУ Mitsubishi MH8110 Mazda CX-7 2.5NA , Mazda 3-6 2.0NA 2009+
1AY, 1A - +12V
1E - GND
1AM - CAN-H
1AI - CAN-L

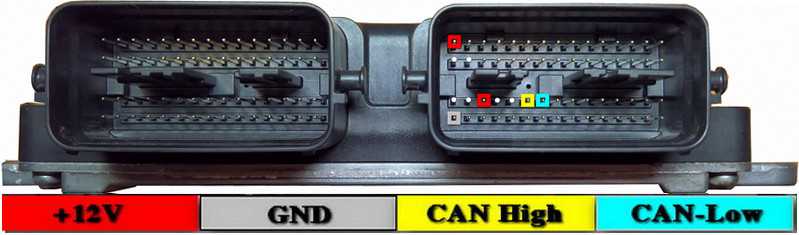

Подключение к ЭБУ Mitsubishi MH8110 Mazda CX-7 2.3Turbo, Mazda Atenza 2.0NA 2009+
1BE, 1AY - +12V
1BH - GND
1AM - CAN-H
1AI - CAN-L

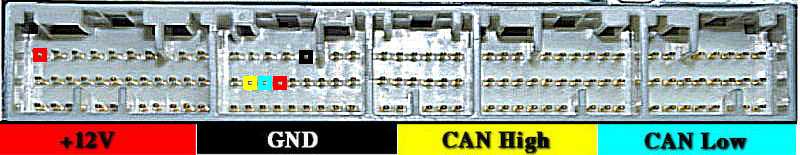

Подключение к ЭБУ Denso (SH7055, SH7058) Mazda 2-3 , Axela , Demio 1.3, 1.5, 1.6NA до 2009г
1BE, 1AX - +12V
2BH - GND
1W - CAN-H
1S - CAN-L
Подключение к ЭБУ Denso SH7058 Mazda 2-3 , Axela , Demio 1.5 1.6NA 2009-2013
1BH, 1BC - +12V
2BH - GND
1AE - CAN-H
1AI - CAN-L

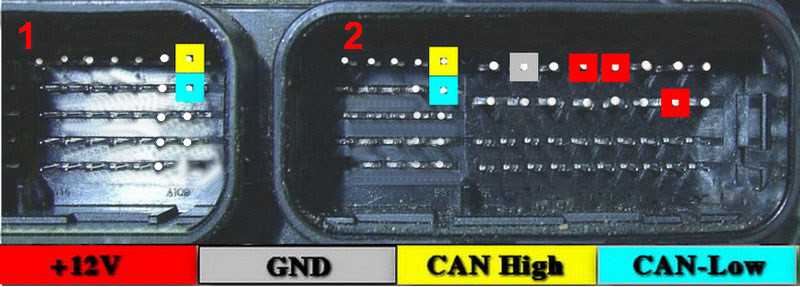

Подключение к ЭБУ Denso и Mitsubishi Mazda3/CX5/6 SkyActiv 1.5L, 2.0L, 2.5L SkyActiv-G P5/PE/PY
2S, 2O, 2H - +12V
2AA - GND
2AK - CAN-H
2AL - CAN-L
1A - CAN2-H - CAN system related modules
1B - CAN2-L - CAN system related modules

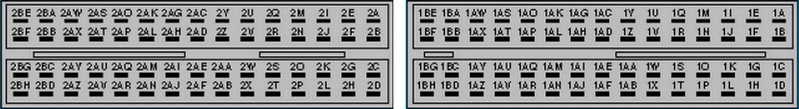

Условные обозначения контактов ЭБУ Mitsubishi и Denso с двумя разъемами автомобилей Mazda.(кроме SkyActiv)

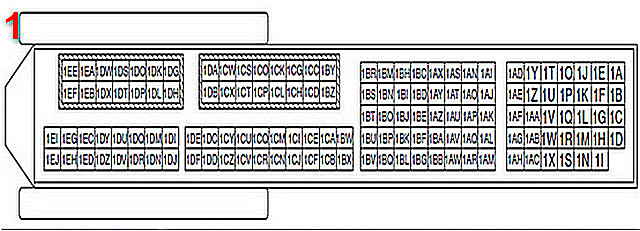

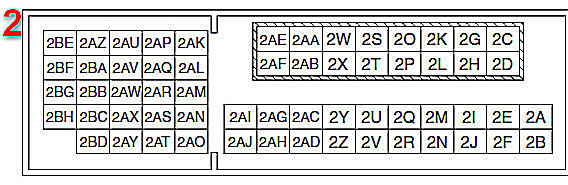

Условные обозначения контактов ЭБУ Mitsubishi и Denso с двумя разъемами автомобилей Mazda.SkyActiv
