Пакет модулей предназначен для чтения и записи блоков управления двигателем EDC17 и только записи блоков MED17, устанавливаемых на автомобили Mercedes-Benz. Для блоков управления EDC17 поддерживается чтение и запись области калибровок, для MED17 поддерживается виртуальное чтение и запись. Для записи ЭБУ MED17 можно использовать файлы, прочитанные в BSL (boot режиме). Никаких предварительных подготовок и переноса данных с такими файлами производить не нужно.
Обратите внимание:
Смена софта данным модулем не производится, так как работа выполняется только с областями калибровок.
Важно:
При работе с прошивками некоторыми редакторами производится, так называемая подготовка файла к записи в boot режиме. Данная процедура совершенно не нужная и к тому же может испортить файл. По -этому настоятельно рекомендуется самостоятельно не выполнять подсчет контрольных сумм сторонними средствами. Проверка и коррекция контрольных сумм будет выполнена загрузчиком. Поддерживается чтение и стирание ошибок.
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Работу с автомобилем необходимо начать с идентификации.
Обратите внимание:
Для того, чтобы при идентификации отображался CVN прошивки удерживайте клавишу Shift.
Здесь на примере EDC17CP46.

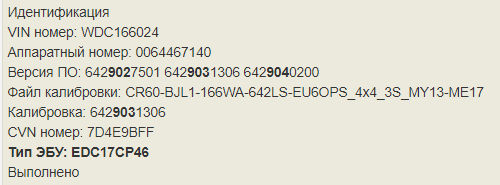

Идентификация типа ЭБУ и версии программного обеспечения исходя из этих данных.
Тип ЭБУ: EDC17CP46 - отображается для EDC17, позволяет выбрать правильный протокол для чтения и записи.
Версия ПО: 6429027501 6429031306 6429040200
Первые три цифры - модель мотора, в данном случае 642 - OM642.
Далее идёт тип данных:
902 - рабочая программа, 903 - калибровки, 904 - начальный загрузчик. Последние 4 цифры обозначают их версии.
В строчке идентификации версии ПО важным параметром с точки зрения совместимости является только калибровка (6429031306). Она вынесена в отдельное поле.
Калибровка: 6429031306
У разных моделей авто она может быть общей и такие файлы можно записывать в разные модели, при их совпадении.
Также в окне идентификации отображается идентификатор
Файл калибровки:CR60-BJL1-166WA-642LS-EU6OPS_4x4_3S_MY13-ME17
Файл калибровки, который для дизелей содержит довольно подробное описание комплектации.
Важное замечание про EDC17CP10. В самом начале эти блоки выпускались без миросхемы внешней флеш памяти.
Если вам попадется такой ЭБУ, то при его идентификации в строке данных Тип ЭБУ отобразится сообщение: "EDC17CP10 NOT SUPPORTED". Такие блоки не читаются и не пишутся.
CVN отображается если удерживать клавишу Shift. Некоторые блоки могут вычислять CVN до 5 минут после программирования или "холодного" старта.
На крышке блока есть номер 900 , это номер для заказа, а также 901 - это версия железа. Установить версию ПО по стикеру не получится. Идентификацию можно произвети неактивированным модулем.
Для чтения ЭБУ EDC17 нажмите кнопку Чтение.

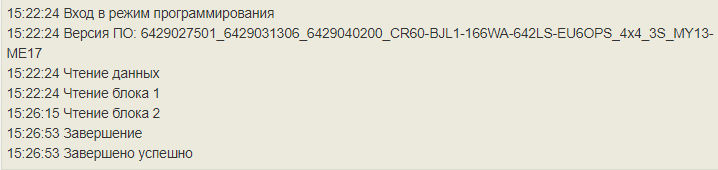

Чтение можно производить с работающим двигателем. Время чтения до 10 минут. В итоговом имени файла будет отображаться ещё и номер по Bosch, т.е. примерно так:
1037534027_6429027501_6429031306_6429040200_CR60-BJL1-166WA-642LS-EU6OPS_4x4_3S_MY13-ME17-20181209-201843.bin
Для записи нажмите кнопку

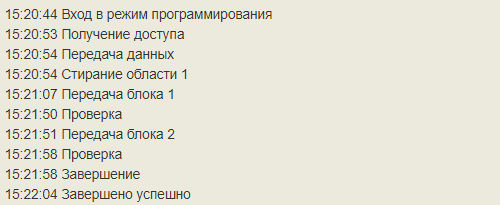

выбора файла и нажмите кнопку Запись. Далее следуйте указаниям программы.
После окончания записи нужно выключить зажигание на 10 - 15 секунд, затем включить, прочитать и при необходимости стереть ошибки соответствующей кнопкой.
При обрыве связи во время записи ЭБУ со строя не выходит. Просто начните запись снова, при необходимости можно выключить зажигание. На время записи выключите все потребители. Отключать вентиляторы не требуется..
Идентификация MED17.7.x. .
Загрузчик по файлу сам определит, что записывать. Информация о поиске нужного ПО на примере MED17.7.2.
Самый надёжный вариант - поиск по номеру калибровки:

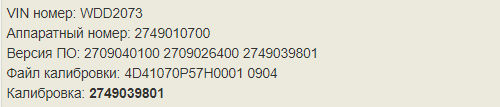

Калибровка: 2749039801
Зачастую калибровка не указывается в идентификаторах ПО, часто есть только Bosch номер, который может быть неизвестен. Есть замечательный ресурс, который поможет вам найти нужные номера и софт. Это база EVC.
Например, вы ищите прошивку по номеру калибровки 2749039801 - получаете предложения и Bosch номер - 1037544264.

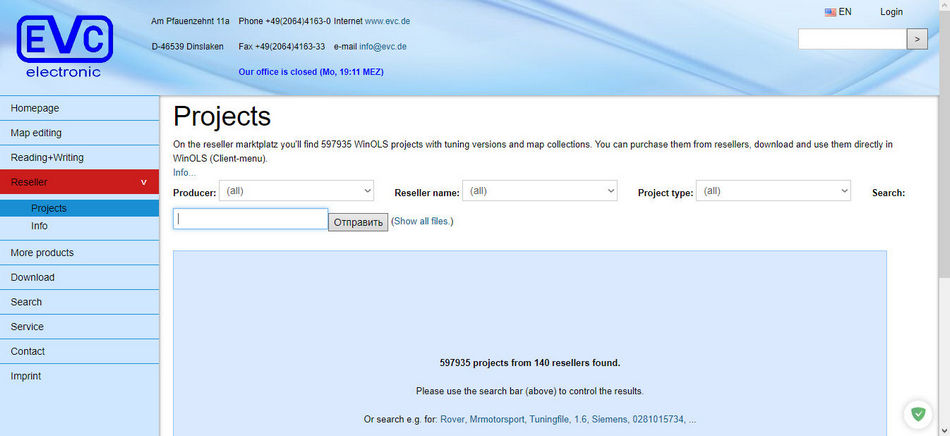

Поиск ПО по номеру калибровки на примере калибровки 2749039801 на сайте EVC.
Поиск ПО по идентификатору Файл калибровки 4D41070P57H0001 с проверкой на полное совпадение
Просмотр примера пошаговых действий для поиска прошивки по калибровке.
Просмотр примера пошаговых действий для поиска прошивки по идентификатору Файл калибровки.
Протестирована работа абсолютно со всеми блоками на автомобилях. В том числе и свежих AMG. Но всегда помните: всё, что делаете, вы делаете это на свой страх и риск.
Возможно производить чтение и запись на столе блоков, работающих по CAN. Чтение и запись на столе блоков, работающих по FlexRay не поддерживается.
Для работы с блоками управления, снятыми с автомобиля, выполните подключение по следующим схемам:.

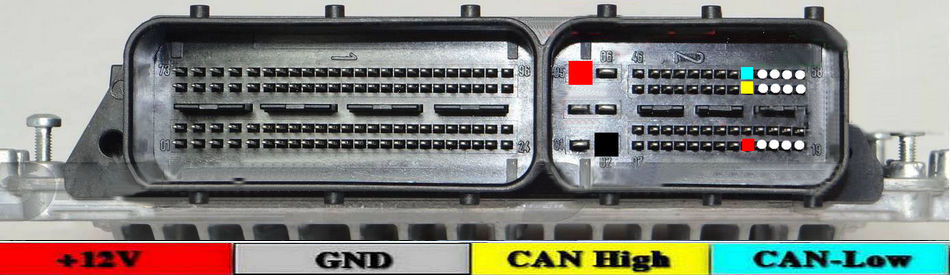

Подключение к ЭБУ MED17.7.x
5, 15 – +12V
2 – GND
41 – CAN High
54 – CAN Low

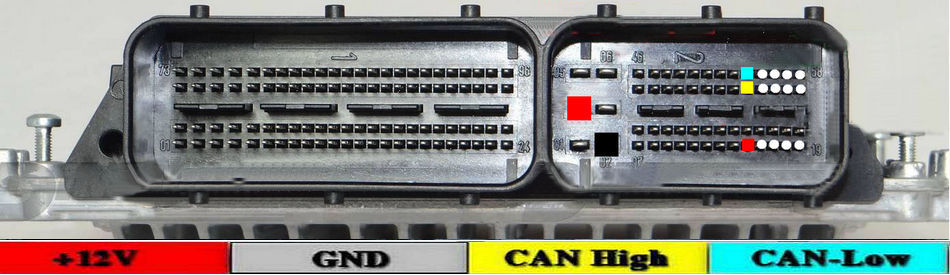

Подключение EDC17CP46/CP57/CP60/C66
3, 15 – +12V
2 – GND
41 – CAN High
54 – CAN Low
Состав пакета :
MED17.7.1/17.7.2/17.7.3/17.7.3.1/17.7.5 [VR/WR/CK]
EDC17CP01/CP10 [RD/WR/CK] только ЭБУ с внешней флеш-памятью
EDC17CP46/CP57/CP60/C66 [RD/WR/CK]
