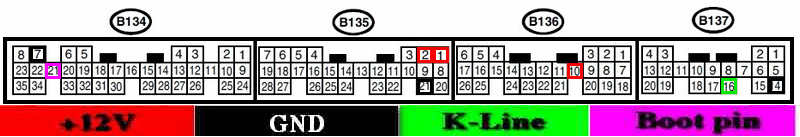

Подключение к ЭБУ Subaru Forester_2.0-2.5_SOHC 22611 AJ730 2003 г.
1, 2 (B135) – +12V
10 (B136) – Ignition
7 (B134), 21 (B135), 14 (B137) – GND
16 (B137) – K-Line
21 (B134) – Boot pin (Test Connector)
При записи Boot pin (Test Connector) необходимо замкнуть на массу перед подачей питания на ЭБУ.
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

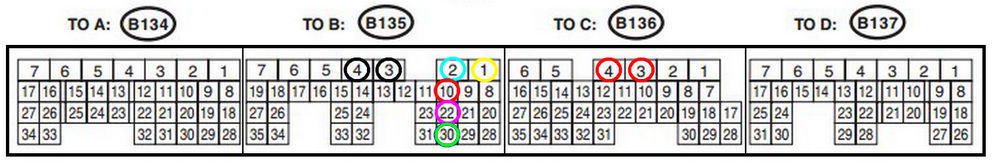

Подключение к ЭБУ Hitachi 22611 AK672(AK670/AK671/K72/AK673/AK770/AK771/AK772/AK773) Subaru Forester_2.0 l двигатель EJ204
3, 4 (B136) – +12V
10 (B135) – Ignition
3, 4 (B135) – GND
30 (B135) – K-Line
22 (B135) – Boot pin (Test Connector)
При записи Boot pin (Test Connector) необходимо замкнуть на массу перед подачей питания на ЭБУ.
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Подключение к ЭБУ Hitachi 22611 AM030, 22611 AK672(AK670/AK671/K72/AK673/AK770/AK771/AK772/AK773) Subaru Forester_2.0 l двигатель EJ204
3, 4 (B136) – +12V
10 (B135) – Ignition
3, 4 (B135) – GND
30 (B135) – K-Line
1 (B135) – CAN H
2 (B135) – CAN L
22 (B135) – Boot pin (Test Connector)
При записи Boot pin (Test Connector) необходимо замкнуть на массу перед подачей питания на ЭБУ.
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Схема подключения взята с сайта https://ecutune.ru с согласия владельца ресурса.

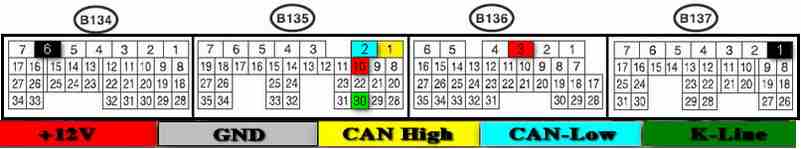

Подключение к ЭБУ Hitachi 22611AM030 Subaru Forester, двигатель EJ20 2007 г.

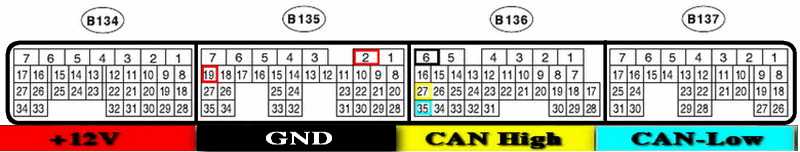

Подключение к ЭБУ Hitachi USDM Subaru IMPREZA Turbo EJ255 2006 г.
