Модуль предназначен для чтения и записи блоков управления двигателем Denso, устанавливаемых на автомобили Subaru с бензиновыми и дизельными двигателями.
Поддерживается проверка и коррекция контрольных сумм, чтение и стирание ошибок.
Все ЭБУ имеют нестираемый BootStrapLoader, по-этому работа с ними полностью безопасна, при условии записи в ЭБУ корректных данных. Если произошел обрыв связи или наблюдаются какие-то проблемы при записи, то в Настройках включите "режим восстановления" и начните запись снова..
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Начинать работу с ЭБУ нужно с его идентификации. Это можно сделать любым из модулей ориентируясь по году выпуска автомобиля..
Для чтения ЭБУ выберите модуль, который определился программой при идентификации и нажмите кнопку Чтение.
После операции чтения нужно выключить зажигание на 10 - 15 секунд, затем включить, прочитать и при необходимости стереть ошибки..
Важно:
Для чтения и записи блоков с K-Line через разъем OBD необходимо замкнуть зелёные тестовые коннекторы (reflash connector).
Для идентификации и чтения обычно не требуется. Замкнутые коннекторы должны звониться на массу. После соединения при включении зажигания должны включиться вентиляторы радиатора и муфта кондиционера. Это, так называемый, тестовый режим. Если это происходит, то можно работать с блоком через диагностический разъем.
После завершения всех операций нужно вернуть их в исходное состояние. Для блоков, работающих по CAN шине это не требуется. Если в VIN перед символом ..... G......цифра 7, то авто с CAN шиной.
Перед записью рекомендуется снять разъём с вентилятора, а после не забыть вернуть её на место.
Если доступ к разъёму вентилятора затруднен, то можно сначала включить зажигание и только после этого замкнуть тест коннекторы. Вентилятор при этом вращаться не будет.
Для записи ЭБУ выберите модуль, который определился при идентификации, нажмите кнопку
выбора файла и нажмите кнопку
.
После операции записи нужно выключить зажигание на 10 - 15 секунд, затем включить, прочитать и при необходимости стереть ошибки.
oРасположение reflash connector-s на авто.

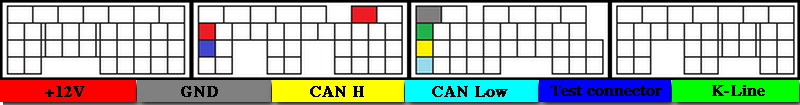

Подключение к ЭБУ Denso Subaru Legacy 2.5L, 3.0L, 2.0T, 2.5T 2007+ K Line (SH7058S_1MB)

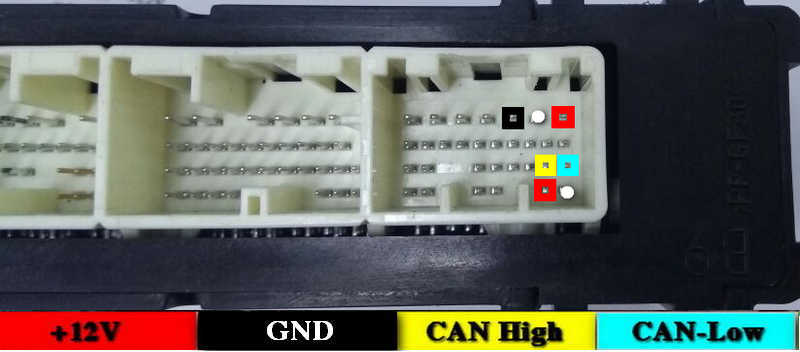

Подключение к ЭБУ Denso Subaru Legacy,Subaru Tribeca, Subaru Forester SH7058S, чёрный пластиковый корпус
Подключение к ЭБУ Denso Subaru Forester SH72531, с двигателями FB20/FB25, выпуск 2013+, чёрный пластиковый корпус

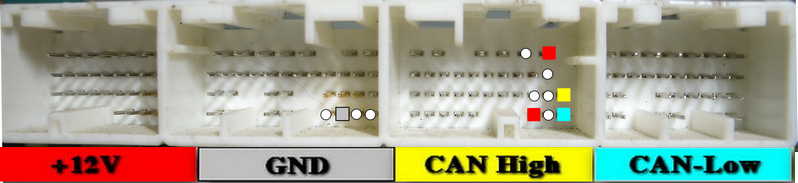

Подключение к ЭБУ Denso Subaru XV
2.5L, 3.0L, 2.0T, 2.5T Denso 2003+ K-Line (SH7055/512KB) [RD/WR/CK] 2.5L, 3.0L, 2.0T, 2.5T Denso 2003+ K-Line (SH7055S/512KB) [RD/WR/CK] 2.5L, 3.0L, 2.0T, 2.5T Denso 2003+ K-Line (SH7058/1MB) [RD/WR/CK] 2.5L, 3.0L, 2.0T, 2.5T Denso 2007+ CAN-bus (SH7058S/1MB) [RD/WR/CK] 2.0L, 2.5L, 3.0L, BRZ Denso 2013+ CAN-bus (SH72531/1.25MB) [RD/WR/CK] 1.6L, 2.0L DI Denso 2018+ CAN-bus (1N83M/1.5MB) [RD/WR/CK] 2.0L Denso Diesel Euro 4 CAN-bus (SH7058S/1MB) [RD/WR/CK] 2.0L Denso Diesel Euro 5 CAN-bus (SH7059/1.5MB) [RD/WR/CK] 2.0L Denso Diesel Euro 6 CAN-bus (SH72543/2MB) [RD/WR/CK] |
