В составе пакетов есть так же пакет модулей Ford PWM поддерживающий работу с блоками управления EEC-V и LEVANTA, устанавливаемых на автомобилях Ford Focus 1, Ford Mondeo 3 и других с бензиновыми двигателями.
Модулем поддерживается чтение, запись, а для блоков LEVANTA - проверка и коррекция К/С.
Внимание:
Для работы с данными блоками управления требуется адаптер с поддержкой J1850 PWM и FEPS, например Bosch VCM2, Mongoose Ford или Mongoose JLR.
Обратите внимание:
ЭБУ EEC-V и LEVANTA также возможно перепрограммировать вне автомобиля.
Для работы с блоком управления, снятым с автомобиля, выполните подключение по следующей схеме:

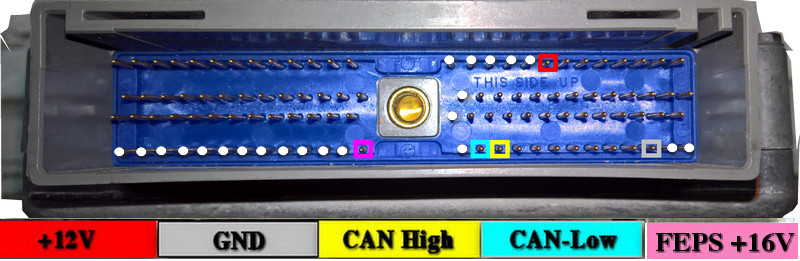

Подключение к ЭБУ EEC-V и LEVANTA:
Примечание:
CAN High J1850 – находится на пине 2 диагностического адаптера .
CAN Low J1850 – находится на пине 10 диагностического адаптера .
FEPS +16V – находится на пине 13 диагностического адаптера .

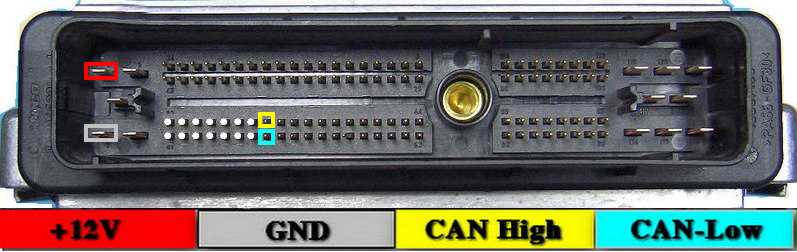

Подключение к ЭБУ Delphi Mondeo, Galaxy 1.8L, 2.0L, 2.2L Duratorq TDCi
4 – +12V
1 – GND
74 – CAN High J1850 – находится на пине 2 диагностического адаптера
55 – CAN Low J1850 – находится на пине 10 диагностического адаптера
