Пакеты модулей предназначены для чтения и записи блоков управления двигателем, устанавливаемых на автомобили Ford с бензиновыми и дизельными двигателями.
Пакеты охватывают весь спектр выпускаемых автомобилей. Поддерживается чтение (где это возможно), запись, проверка и коррекция контрольных сумм (где это требуется), автоматический перенос данных VID-блока (где это требуется), чтение и стирание ошибок.
Поддерживается запись и конвертация заводских vbf файлов..
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Работа с данными модулями очень проста. Работу с автомобилем необходимо начать с идентификации, руководствуясь данными о годе выпуска автомобиля, объеме и марке установленного двигателя.

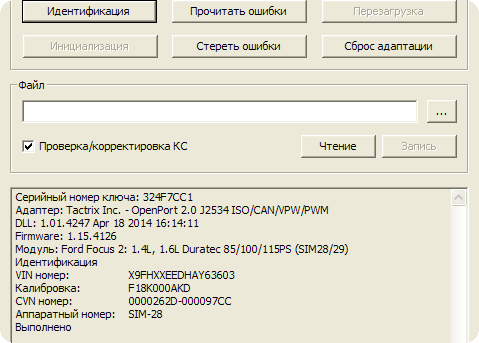

В результате идентификации в окне отразится информация, подобная этой:

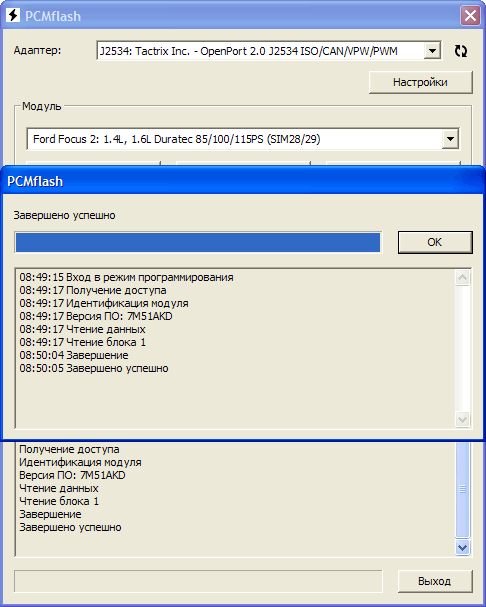

Для чтения ЭБУ выберите модуль, который определился программой при идентификации и нажмите кнопку Чтение.
После операции чтения нужно выключить зажигание на 10 - 15 секунд, затем включить, прочитать и при необходимости стереть ошибки..
Для записи выберите модуль, которым производили чтение, нажмите кнопку
выбора файла и нажмите кнопку
. Далее следуйте указаниям программы.
После окончания записи нужно выключить зажигание на 10 - 15 секунд, затем включить, прочитать и при необходимости стереть ошибки.
Важно:
Если в настройках включить режим восстановления то автоматический перенос данных VID-блока выполняться не будет и файл прошивки запишется в исходном виде.
Внимание:
В случае, если при записи блока управления произошел сбой, начните процесс записи снова. Если данное действие не помогло, то выполните следующее:
1.В настройках программы включите Режим восстановления
2.Нажмите кнопку выбора файла и нажмите кнопку не включая зажигание при этом.
3.Ждите пока появится отсчет Вход в режим программирования и на 1-й сек. включите зажигание. Не раньше и не позже !!!
Обратите внимание:
В составе пакетов есть так же пакет модулей Ford PWM , поддерживающий работу с блоками управления EEC-V и LEVANTA, устанавливаемыми на автомобилях Ford Focus 1, Ford Mondeo 3 и другие с бензиновыми и дизельными двигателями.
Важно:
Для записи в ЭБУ Ford Focus 2 ST: 2.5L Duratec I5 225PS (ME9.0) и Ford Kuga 1: 2.5L Duratec I5 200PS (ME9.0) требуется полная прошивка(фулл)
Калибровки в прошивке находятся по адресам 1С3400-1E0000. Вставив по этим адресам модифицированные калибровки в серийную прошивку можно получить фулл для записи в ЭБУ.
Для автомобилей с АКПП серийную прошивку можно скачать здесь.
Обратите внимание:
В модуле имеется возможность записи в ЭБУ только калибровок. Для этого необходимо удерживать клавишу Shift при нажатии кнопки , и после появления сообщения о контрольной сумме, клавишу Shift можно отпустить. Версия софта должна соответствовать калибровкам.
Важно:
ЭБУ Visteon имеют программную и аппаратную особенность. На ряду с основным процессором в них имеется сопроцессор, который управляется отдельной прошивкой, именуемой Quizzer. Сопроцессор отвечает за мониторинг дросселя и выполняет ряд других важных функций. Quizzer иногда хранится внутри основной прошивки, но в блоках ESU-121/131/411/418 он хранится отдельно. Основной софт при запуске проверяет, чтобы версия quizzer была совместимой, и если это не так, то машина может не завестись, будут ошибки, в т.ч. по дросселю. Поэтому, если производится обновление ПО с очень старой версии, то нужно обновить и quizzer. Для этого есть отдельная строчка в составе модуля, позволяющая прочитать и записать quizzer. Обычно ничего обновлять не надо и лучше без необходимости это не делать.
Для ESU-131 существует две версии quizzer: SWE10-01267-402F00 и SWE10-01267-403F00
Для ESU-411/418 существует один quizzer: SWE10-01267-411F00.BIN
Все квизеры можно скачать здесь.
oПодробнее о работе модулем Ford PWM
oОсобенности чтения, записи и разблокировка ЭБУ SID208, SID209 Ford в BSL режиме
oПодключение к различным типам ЭБУ Ford
oТаблица совместимости прошивок автомобилей Ford Focus2/C-Max/Kuga согласно заводским бюллетеням
oFord Focus 3 2.0 л - разновидность ЭБУ и совместимость прошивок
oFORD Kuga 2014+ EcoBoost 1.6 л - совместимость софтов при перепрошивке со 150 л.с. на 180 л.с.
oMondeo 5 2.0 л ecoboost 200 л.с. 2015 совместимость софтов при перепрошивке на 240 л.с.
oМифы и реальность по изменению мощности перепрошивкой Ford Focus 3 с двигателем 1.6 л
Модуль 1 Ford Focus 3 Ford Focus 3: 1.6L Sigma Ti-VCT 85/105/125PS (EMS2204) [VR/WR/CK] Ford Focus 3: 2.0L Duratec GDI Ti-VCT 150/170PS (MED17) [RD/WR/CK] Ford Focus 3 ST: 2.0L Ecoboost GTDI 250PS (MED17) [RD/WR/CK] Ford Focus 3: 1.6L, 2.0L PowerShift TCM (6DCT250) [VR/WR/CK]
Модуль 2 Ford Kuga 2, Ford Explorer c 2011 года Ford Kuga 2: 1.6L Ecoboost GTDI AWD 150/182PS (MEDG17) [VR/WR/CK] Ford Mondeo 5: 2.0L Ecoboost GTDI 200PS (MEDG17) [VR/WR/CK] Ford Explorer 2011-: 3.5L Ecoboost V6 GTDI 360PS (MEDG17) [VR/WR/CK] Ford Kuga 2: 2.5L Duratec Ti-VCT 150/171PS [RD/WR/CK] Ford Mondeo 5: 2.5L Duratec Ti-VCT 150/171PS [RD/WR/CK] Ford Explorer 2011-: 3.5L Cyclone V6 Ti-VCT 294PS [RD/WR/CK]
Модуль 3 Дизельные двигатели 2.0л, DCM3.5/DCM6.1/SID206 Ford Focus 3: 2.0L DW10C STAGE 5 140/163PS (DCM3.5) [VR/WR/CK] Ford Kuga 1: 2.0L DW10C STAGE 5 140/163PS (DCM3.5) [VR/WR/CK] Ford Kuga 2: 2.0L DW10C STAGE 5 140/163PS (DCM3.5) [VR/WR/CK] Ford Mondeo 4: 2.0L DW10C STAGE 5 140/163PS (DCM3.5) [VR/WR/CK] Ford Mondeo 4: 1.8L Lynx, 2.0L DW10C STAGE 4 (SID206) [RD/WR/CK] Ford Mondeo 5: 2.0L DW10F STAGE 5/6 150/180PS (DCM6.1) [RD/WR/CK] Ford Focus 2: 1.8L, 2.0L Duratorq Lynx/DW10C (SID202/SID206) [RD/WR/CK]
Модуль 4 Бензиновые двигатели 1.25-1.6л, Ford Fiesta c 2008 года, Ford Mondeo 4 Ford Fiesta: 1.25L, 1.4L Sigma Ti-VCT (EMS2102) [RD/WR/CK] Ford Fiesta: 1.6L Sigma Ti-VCT (EMS2101) [RD/WR/CK] Ford Fiesta: 1.6L Sigma Ti-VCT USA [AE81] (EMS2205) [WR/CK] Ford Mondeo 4: 1.6L Sigma Ti-VCT 110/125PS (EMS2101) [RD/WR/CK]
Модуль 5 Бензиновые двигатели 1.6, 2.0л, Ecoboost T-PROT7 Ford Focus 3: 1.6L Ecoboost GTDI 150/180PS (MED17) [VR/WR/CK] Ford Mondeo 4: 2.0L Ecoboost GTDI 200/240PS (MED17) [VR/WR/CK]
Модуль 6 Бензиновые двигатели 1.0, 1.6л, Ecoboost T-PROT12 Ford Focus 3: 1.0L Ecoboost GTDI 100/125PS (MED17) [VR/WR/CK] Ford Kuga 2: 1.6L Ecoboost GTDI FWD 150PS (MED17) [VR/WR/CK] Ford Fiesta: 1.0L Ecoboost GTDI 100/125PS (MED17) [VR/WR/CK]
Модуль 7 Ford Transit/Tourneo/Ranger, Land Rover Defender Ford Transit 2007: 2.2L, 2.4L Diesel 85/100/115/140PS (DCU101-108, DCU201-208) [RD/WR/CK] Ford Transit 2012: 2.2L Diesel 100/125/140/155PS (SID208) [WR/CK] запись после разблокировки в BSL Land Rover Defender 2012: 2.2L TD4 (SID208) [WR/CK] запись после разблокировки в BSL Ford Transit 2012: 2.2L Diesel 100/125/140/155PS (SID208/BSL) [RD] Ford Ranger: 3.2L Diesel (SID209) [WR/CK] запись после разблокировки в BSL Ford Ranger: 3.2L Diesel (SID209/BSL) [RD] Ford Transit: 2.2L Diesel (SID211) [Unlocked] [WR/CK] запись после разблокировки пакетом 53 Ford Ranger: 2.5L Duratec (EMS2207) [WR/CK]
Модуль 14 Бензиновые двигатели 1.6л, 2.0л, 2.3л, 2.5л Ford Mondeo 4 Ford Mondeo 4: 1.6L Sigma Ti-VCT 110/125PS (EMS2101) [RD/WR/CK] Ford Mondeo 4: 2.0L Duratec HE (ESU312 Galaxy/S-Max 2006) [RD/WR/CK] Ford Mondeo 4: 2.0L, 2.3L Duratec HE (ESU412/415) [RD/WR/CK] Ford Mondeo 4: 2.5L Duratec I5 225PS (ME9.0) [WR/CK]
Модуль 20 Ford Focus 2/Fiesta/Fusion (автоматический перенос VID-блока) Ford Focus 2: 1.4L, 1.6L Duratec 85/100/115PS (SIM28/29) [RD/WR/CK] Ford Focus 2: 1.8L, 2.0L Duratec HE 125/145PS (ESU121/131/411/418) [RD/WR/CK] Ford Focus 2: 1.8L, 2.0L Duratorq Lynx/DW10C (SID202/SID206) [RD/WR/CK] Ford Fiesta/Fusion: 1.4L, 1.6L Duratec 85/100PS (SIM210) [RD/WR/CK] Ford Focus 2 ST: 2.5L Duratec I5 225PS (ME9.0) [RD/WR/CK] Ford Kuga 1: 2.5L Duratec I5 200PS (ME9.0) [WR/CK]
Модуль 21 Mazda6 3.0L AJ 2003-2005 [RD/WR/CK] Escape, Explorer, Mazda CX9 -2009 (PCM150F) [RD/WR/CK] Mustang 2005-2009 (PCM170F) [RD/WR] Explorer, Mazda CX9 2010-2011/2012 (M799G) [RD/WR/CK] Focus 2008-2011 (GreenOak/PCM190) [RD/WR/CK] Escape, Mariner, Tribute 2009-2011 (9L8A) [RD/WR/CK] Ford F350 6.0L (BlackOak/PCM122/448KB) [RD/WR/CK]
Модуль 29 Ford PWM - для работы требуется адаптер Ford VCM2! Mondeo 3 1.8L, 2.0L, 2.5L, 3.0L Duratec HE (LEVANTA) [RD/WR/CK] EEC-V 216K (EEC-V) [RD/WR] 3.0L, 4.0L, 4.6L Duratec V6/V8 (PCM150) [RD/WR/CK] 1.8L, 2.0L, 2.2L Duratorq TDCi (Visteon) [RD/WR] 1.8L, 2.0L, 2.2L Duratorq TDCi (Delphi) [RD/WR]
Модуль 32 Ford Focus 3 2015, Ford Explorer 2016, Ford Kuga 2 2017 1.0L Ecoboost 2015+ GTDI 100/125PS [DA6A] (MED17) [WR/CK] 1.5L Ecoboost 2015+ GTDI 150/180PS [FV6A] (EMS2510/EMS2511) [RD/WR/CK] 3.5L Cyclone V6 Ti-VCT 249/294PS (2016) [RD/WR/CK] 2.5L Duratec Ti-VCT 150/171PS [GV6A] (EMS24XX) [RD/WR/CK]
Модуль 33 Ford EcoSport/Fiesta 2015+ 2.0L Duratec HE 140PS (IAW 7GFR.HR) [RD/WR/CK] 1.6L Sigma Ti-VCT 85/105/110/122PS (EMS2211) [WR/CK] 1.6L Sigma Ti-VCT USA [C1BA] (EMS2214) [WR/CK]
Модуль 56 Ford SID807EVO/EDC17C10 Ford Focus 3: 1.6L DV6C (SID807EVO)[WR/CK] запись после разблокировки Ford Mondeo 4: 1.6L DV6C (SID807EVO)[WR/CK] запись после разблокировки Ford 1.6L DV6C (SID807EVO/BSL) [RD/UNLOCK] Ford Fiesta: 1.4L, 1.6L DV4/DV6 75/95PS 2010-2011 (EDC17C10) [RD/WR/CK] Ford Fiesta: 1.5L, 1.6L DV5/DV6 70/75/95PS 2012+ (EDC17C10) [RD/WR/CK]
Модуль 73 Ford F-150: 3.5L Ecoboost V6 (MG1CS015) [HL3A] [RD/WR/CK] Ford Fiesta 8: 1.5L Ecoboost MT (MG1CS016) [JX6A] [RD/WR/CK] Ford Focus 4: 1.0L, 1.5L Ecoboost MT (MG1CS016) [JX6A] [RD/WR/CK] Ford Focus 4: 1.5L Ecoboost AT (MG1CS017) [JX6A] [RD/WR/CK] Ford Mustang 6: 2.3L Ecoboost (MG1CS017) [JR3A] [RD/WR/CK] Ford Mustang 6: 5.0L Coyote V8 (MG1CS019) [JR3A] [RD/WR/CK] |
