Модуль предназначен для работы с ЭБУ производства компании Denso, оснащённых процессорами SH7055/SH7058/SH7058S/SH7059 устанавливаемых в автомобили с бензиновыми и дизельными двигателями, преимущественно японского производства - Mitsubishi, Nissan, Subaru, Suzuki, Opel, JLR. Работа с блоками управления производится по CAN шине, "на столе" или в авто (при наличии CAN шины в OBD разъёме), независимо от диагностического протокола. Поддерживается чтение, запись flash памяти, а для большей части блоков также и работа с eeprom. Поддерживаются следующие типы eeprom 93с86, 93a86, 93c56, 93a56, L56R.
Автоматическое определение типа процессора и размера flash памяти, контроль целостности передаваемых данных.
Поддерживается проверка и коррекция контрольных сумм.
Время чтения, записи flash - 1 - 2 минуты в зависимости от её объёма и типа ЭБУ.
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Внимание:
В данном модуле идентификация работает только после его активации.
Адаптер VCM1 не поддерживает требуемый функционал и работа данным модулем с адаптером не гарантируется.
Работу с ЭБУ необходимо начать с идентификации.

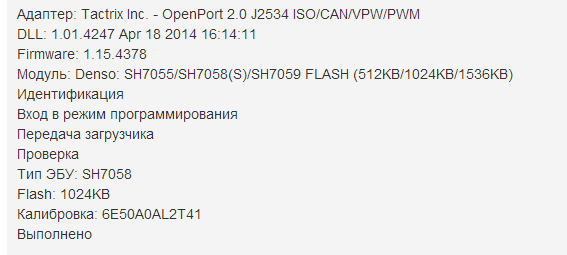

В результате идентификации в окне отразится информация, подобная этой:

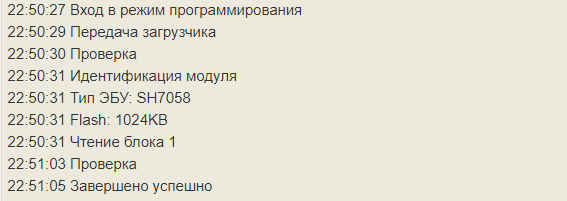

Нажмите кнопку Чтение. Далее следуйте указаниям программы и ожидайте окончания процесса.
Подберите подходящую прошивку.
Для записи нажмите кнопку
для выбора этого файла и нажмите кнопку Запись.
После окончания записи выключите и снова включите зажигание, прочитайте и при необходимости удалите ошибки.
Запустите двигатель.
Важно знать:
1.Работа с блоками безопасная, при обрыве записи начните её заново.
2.Диагностики в этом пакете нет, т.к. работа идёт не по диагностическому протоколу, по-этому при работе в авто приготовьте сканер.
3. В некоторых авто возможны ситуации, когда придётся скинуть клемму с АКБ, чтобы сбросить всю электронику после потери связи с ЭБУ двигателя. Нужно быть готовым к этому, так как это специфика использования модуля.
4.В некоторых автомобилях (в основном тех, где диагностика выполняется по K-Line), может не быть CAN шины в OBD разъёме (например, Suzuki c SH7055), в этом случае потребуется подключиться к этой шине либо напрямую, либо на столе.
5.Работа с eeprom так же в целом безопасна, но вы должны отдавать отчет своим действиям. Не рекомендуется выполнять чтение eeprom неверно выбранным вариантом.
Процедура восстановления ЭБУ, которые читаются и не записываются, а также не выходят на диагностику после записи не правильно выбранной прошивки по OBD:
1.Подключите блок управления на столе
2.Включить в Настройках режим восстановления
3.Выберите правильный файл для записи
4.Полностью отключите питание от ЭБУ минимум на 30 секунд
5.Нажмите Запись
6.Программа проверит контрольную сумму, а затем предложит включить зажигание.
Важно: в этот момент ничего не включайте!
7.Нажмите ОК, появляется стандартное окно чтения-записи
8.Как только появилась надпись "Вход в режим программирования" полностью включите питание ЭБУ

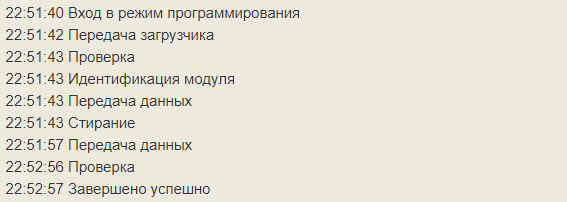

9.Через 5 секунд должна пойти запись
10.Если процесс записи не начинается, то проверьте правильность подключения и начните процесс заново с пункта 4.
Внимание:

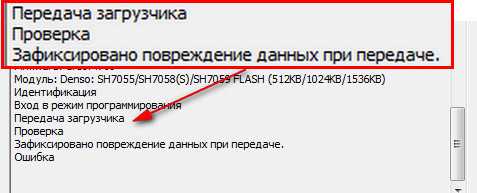

В автомобилях Subaru с АКПП может быть установлен ещё один блок Denso, управляющий АКПП, который соединен по CAN шине. При попытке чтения или записи через разъем OBD возникает ошибка на любом этапе после входа в режим программирования.
По-этому Subaru с АКПП этим модулем стоит читать и записывать "на столе" или найти и вытащить предохранитель блока АКПП, если программирование выполняется через разъем OBD.
Примите к сведению.
На некоторых автомобилях Volvo после процедуры программирования становится невозможным извлечения ключа с замка зажигания. Для его извлечения потребуется отключить клемму аккумулятора на некоторое время.
SH7055/SH7058(S)/SH7059 FLASH (512KB/1024KB/1536KB) [RD/WR/CK] SH7055/SH7058(S)/SH7059 FLASH 250kbps (512KB/1024KB/1536KB) [RD/WR/CK] Mazda3 Z6 -2009 SH7055/SH7058 EEPROM (56) [RD/WR] Mitsubishi/Nissan/Subaru Diesel SH7058(S)/SH7059 EEPROM (86) [RD/WR] Subaru Metal-Case SH7055/SH7058 EEPROM (56) [RD/WR] Subaru Plastic-Case SH7058 EEPROM (86) [RD/WR] Subaru Plastic-Case SH7058S EEPROM (56) [RD/WR] Subaru Plastic-Case SH7058S EEPROM (86) [RD/WR] Suzuki Liana/Jimny SH7055 EEPROM (56) [RD/WR] Suzuki SH7055/SH7058 EEPROM (56) [RD/WR] Suzuki SH7058S EEPROM (56) [RD/WR] Volvo SH7058 EEPROM (56) [RD/WR] Opel 1.7L CDTI SH7058/SH7059 EEPROM (86) [RD/WR] |
1.Mitsubishi - все дизельные с блоками Denso (примерно с 2007 года); 2.Nissan - все дизельные с блоками Denso, но на ранних авто с SH7058 может не быть CAN шины в OBD разъёме; 3.Subaru - все дизельные (нормы евро-4, евро-5), а также бензиновые примерно с 2003 года, но следует учесть что CAN шина в колодке примерно с 2007 года; 4.Suzuki - бензиновые, у машин с 7055 (Ignis, Jimny, возможно других) CAN шины в OBD разъёме нет, поддерживаемые блоки отличаются от других четырьмя (у более старых три) разъёмами. Машины с 7058 (SX4,Grand Vitara, Kizashi) все имеют CAN в OBD разъёме. Года примерно 2007-2013. 5.Volvo - бензиновые 2.4 C30/S40, процессор SH7058, примерно 2008 год, , требуется снять клемму аккумулятора на несколько секунд после работы, чтобы вытащить ключ зажигания. 6. Opel - дизельные авто с моторами 1.7L с SH7058/SH7059, EEPROM (86). При записи модифицированной прошивки в 7058/7059 обязательно убедитесь, что 3 байта по адресу 7FE9 установлены в 00 00 00! Это отключает проверку цифровой подписи. Если там FF FF FF, то защита включена. 7. JLR - бензиновые с блоками Denso. |
В составе пакета имеется два разных модуля:
§SH7055/SH7058(S)/SH7059 FLASH (512KB/1024KB/1536KB) [RD/WR/CK] - предназначен для работы со стандартной CAN шиной скоростью 500 кбит (все легковые автомобили и часть грузовиков, например: Hyundai HD 78 и Hyundai HD 80)
§SH7055/SH7058(S)/SH7059 FLASH 250kbps (512KB/1024KB/1536KB) [RD/WR/CK] - предназначен для работы с CAN шиной скоростью 250 кбит, (имеется на других грузовиках, например: Fuso, Howo)
Обратите внимание:
ЭБУ возможно перепрограммировать вне автомобиля.
:Для работы с блоками управления, снятыми с автомобиля, выполните подключения по следующим схемам:

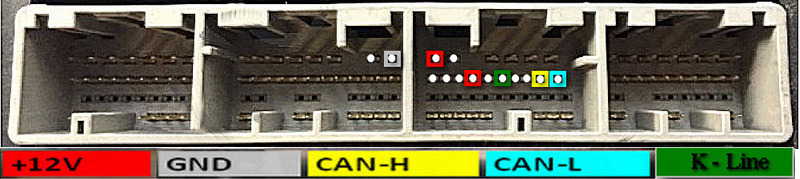

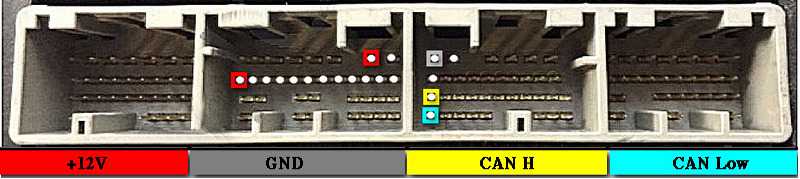

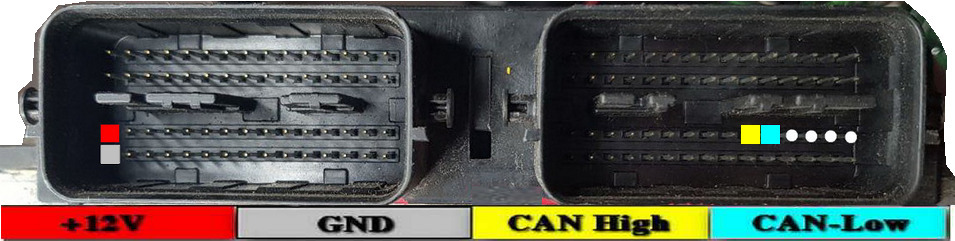

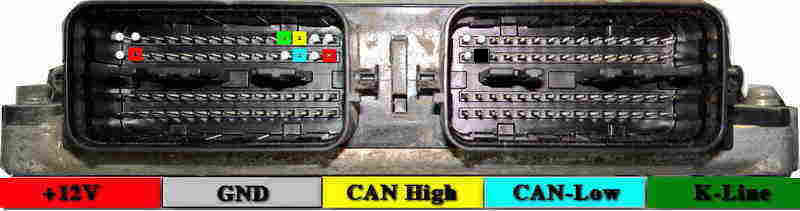

Подключение к ЭБУ Suzuki Jimny, Suzuki Liana
красный - +12V,
серый - GND,
жёлтый - CAN High
голубой - CAN Low
зелёный - K-Line (для работы модуля не требуется)

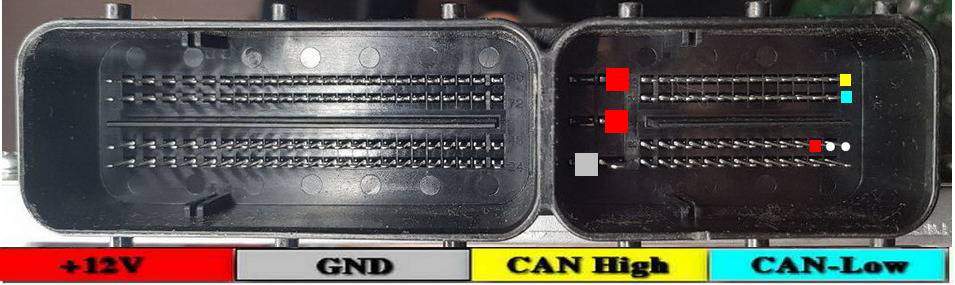

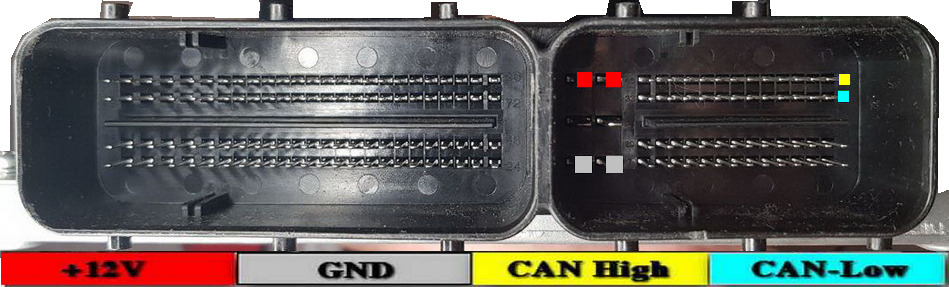

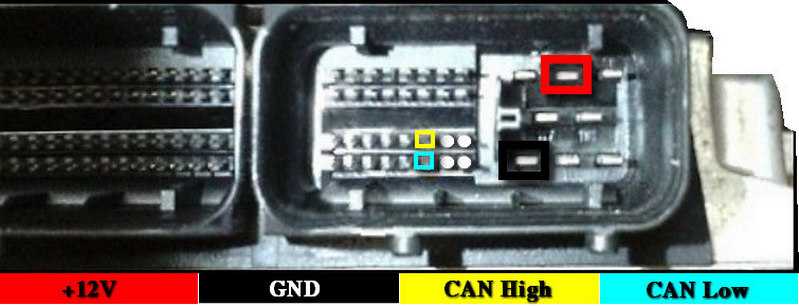

Подключение к ЭБУ Denso Subaru Legacy,Subaru Tribeca, Subaru Forester SH7058S, чёрный пластиковый корпус
красный - +12V,
серый - GND,
жёлтый - CAN High
голубой - CAN Low

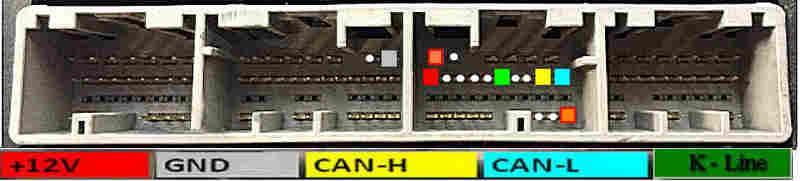

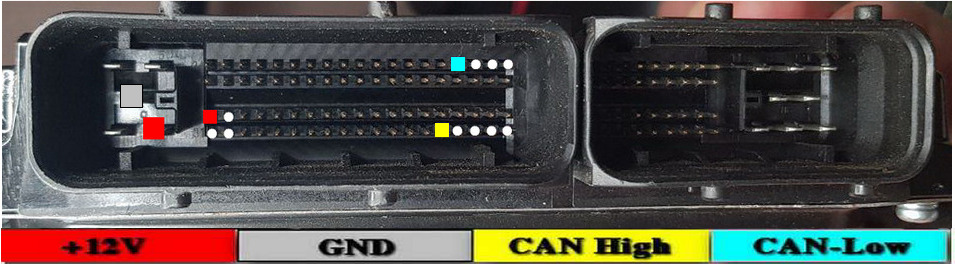

Подключение к ЭБУ Suzuki Jimni , 1.3 VVTI, МТ, 2012г. Denso 33920-76JD 112300-0586.
красный - +12V,
оранжевый – Ignition
серый - GND,
жёлтый - CAN High
голубой - CAN Low
зелёный - K-Line (для работы модуля не требуется)
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
(CAN шина в OBD II разъеме отсутствует)

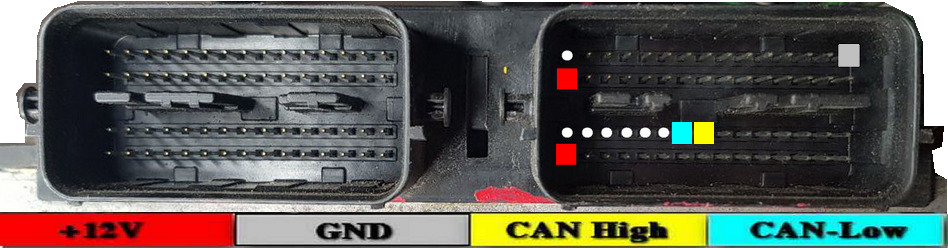

Подключение к ЭБУ Suzuki Gran Vitara 2.0 MT 2006г. Denso 33920-65J0

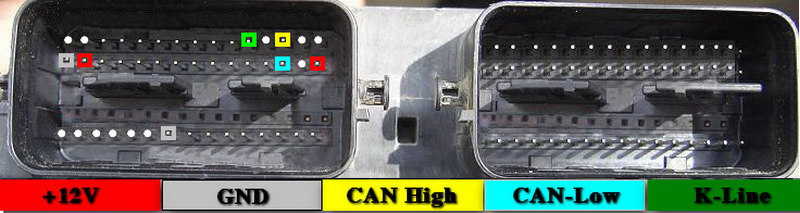

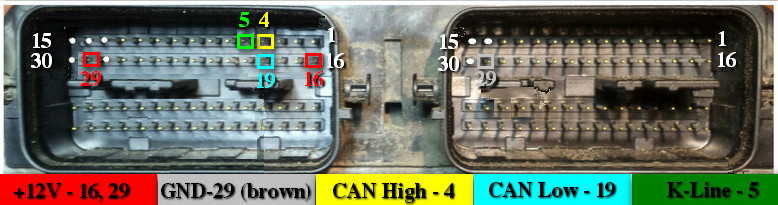

Подключение к ЭБУ Suzuki Swift Denso 33920-62J30, 33920-73KH, Suzuki SX-4 Denso 33920-79J3,
SUZUKI 1.3/1.5/1.6 Denso 64F7055,64F7058
Подключение к ЭБУ Suzuki Grand Vitara NEW 2.0 AT 2011 г. 33920-77K3, Suzuki Grand Vitara 2.4AT 2006 г. 33920-65J1
Подключение к ЭБУ JAGUAR_LANDROVER P3.0NA _JAGUAR XF 4.2SC DENSO 64F7058

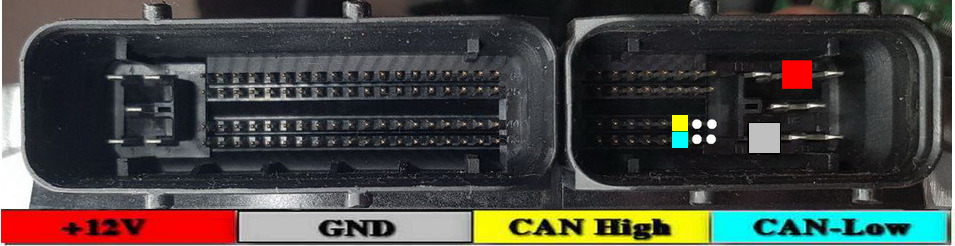

Подключение к ЭБУ Denso Mitsubishi 2.5 DID 136CV,L200/Pajero-4D56/4M41, Subaru Forester 2007 2.0D 150hp KH Denso 64F7058
120 – +12V
114 – GND
95 – CAN High
87 – CAN Low
Подключение к ЭБУ Denso NISSAN Navara/Patfinder 2.5DCI 174CV 2005-2009
120 – +12V
114 – GND
95 – CAN High
87 – CAN Low
Примечание: При работе с ЭБУ необходимо подключение терминатора на 120 Ом к CAN шине.
Подключение к ЭБУ Denso MAZDA 3 2007 1.6 16V
Подключение к ЭБУ Denso MAZDA 2 дв. 1.5 2010+

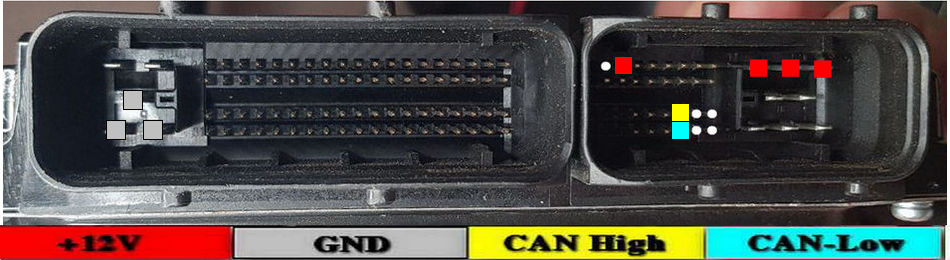

Подключение к ЭБУ MAZDA 3,5,6 Denso RF7
119, 120,121 – +12V
1.2.3 – GND
95 – CAN High
87 – CAN Low
107 – Ignition
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Подключение к ЭБУ MAZDA 6 2.2TD R2AC DENSO 64F7058
SUBARU OUTBACK 2.0D NG/NN DENSO 64F7059
MITSUBISHI DELICA D5 2.2DID 4N14 DENSO 64F7059
MITSUBISHI OUTLANDER 2.2DID 4N14 DENSO 64F7059
MITSUBISHI PAJERO >2009 3.2DID 4M41 DENSO 64F7058
MITSUBISHI L200 >2009 2.5DID 4D56 DENSO
MITSUBISHI ASX >2009 1.8DID 4N13 DENSO 64F7058
1 – GND
5 – +12V
51 – CAN High
52 – CAN Low
Подключение к ЭБУ OPEL 3.0CDTI Denso VECTRA C / SIGNUM 2005-2008
2 – +12V
62 – Ignition
3 – GND
67 – CAN High
9 – CAN Low
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

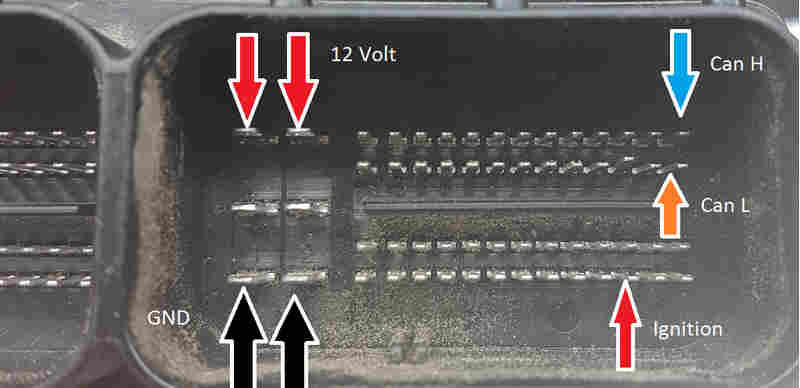

Подключение к ЭБУ Denso OPEL 1.7CDTI 110CV,125CV
1, 2 – GND
5, 6 – +12V
9, 10 – Ignition
20 – CAN High
21 – CAN Low
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Подключение к ЭБУ Volvo XC90_S80 3.2L YC 2007 - 2012 DENSO 64F7058
2 – GND
3, 5 – +12V
15 – Ignition
57 – CAN High
44 – CAN Low
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Подключение к ЭБУ Volvo S80_XC90 4.4L V8 2007-2010 DENSO 64F7058
1 – GND
4, 6 – +12V
30 – Ignition
58 – CAN High
45 – CAN Low
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Подключение к ЭБУ Denso Land Rover Range Rover 5.0L, Super Charger 510 HP
1. 2 – GND
5, 6 – +12V
17 – Ignition
58 – CAN High
45 – CAN Low
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
