Пакет предназначен для работы с ЭБУ Bosch, устанавливаемыми в автомобилях Honda. Поддерживаются ЭБУ MED17.9.3, EDC17C58 (запись после разблокировки в BSL), а также EDC17CP06, EDC17CP16 (запись без разблокировки).
Состав модуля:
PGM-FI (Bosch EDC17CP06/EDC17CP16/2MB) [WR/CK]
PGM-FI (Bosch EDC17CP50/4MB) [Unlocked] [WR/CK] запись после разблокировки модулем BSL Infineon Tricore или Bosch MEDC17 Bootloader.
PGM-FI (Bosch EDC17C58/4MB) [Unlocked] [WR/CK] запись после разблокировки модулем BSL Infineon Tricore или Bosch MEDC17 Bootloader.
PGM-FI (Bosch EDC17C72/2.5MB) [Unlocked] [WR/CK] запись после разблокировки модулем BSL Infineon Tricore или Bosch MEDC17 Bootloader.
PGM-FI (Bosch MED17.9.3/4MB) [Unlocked] [WR/CK] запись после разблокировки модулем BSL Infineon Tricore или Bosch MEDC17 Bootloader.
PGM-FI (Bosch ME17.9.55/1.5MB) [Unlocked] [WR/CK] запись после разблокировки модулем BSL Infineon Tricore или Bosch MEDC17 Bootloader.
Подключение к ЭБУ MED17.9.3

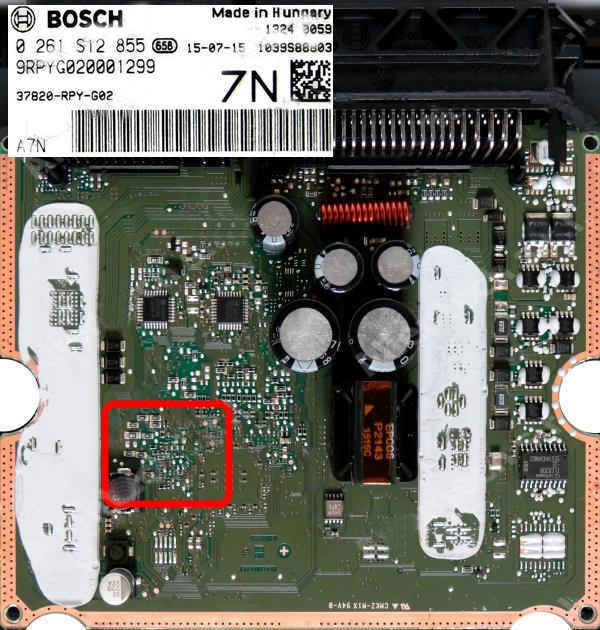

Внешний вид платы ЭБУ и место бутпинов на плате.

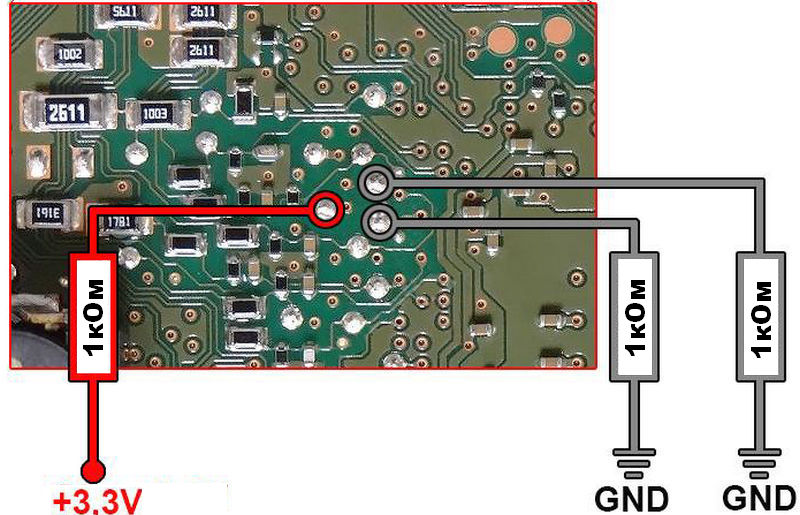

Точки перевода ЭБУ в режим boot mode для разблокировки

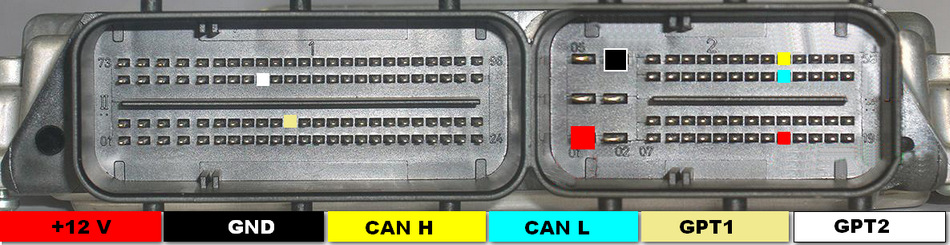

Подключение к разъему ЭБУ MED17.9.3
1, 15 – +12V
6 – GND
54 – CAN High
41 – CAN Low
35 – GPT1
57 – GPT2
Подключение к ЭБУ EDC17C58

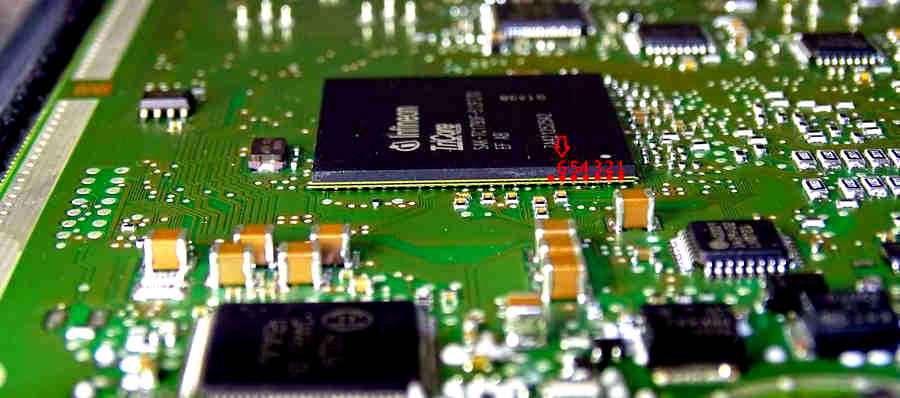

Точка перевода ЭБУ в режим boot mode для разблокировки

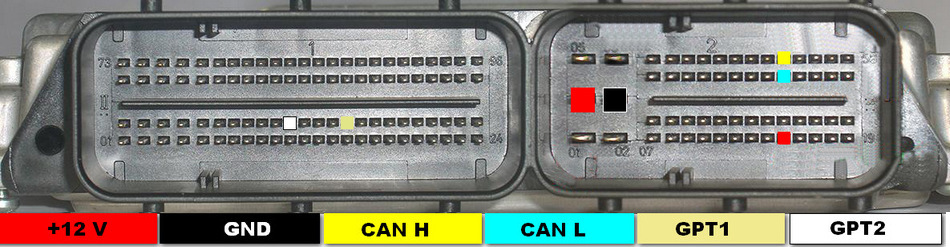

Подключение к разъему ЭБУ EDC17C58
3, 15 – +12V
4 – GND
54 – CAN High
41 – CAN Low
39 – GPT1
35 – GPT2

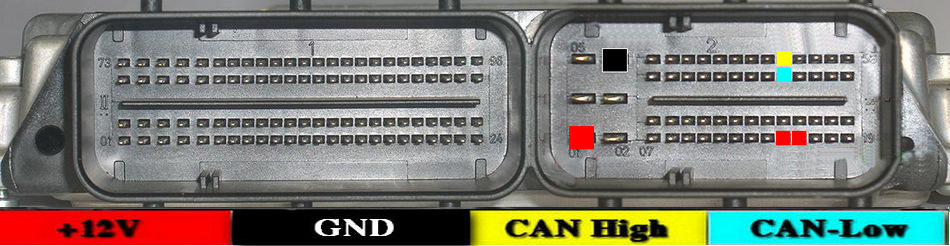

Подключение к разъёму ЭБУ EDC17CP06 TC1792 и ЭБУ EDC17CP16 TC1796
1, 15, 16 – +12V
6 – GND
54 – CAN High
41 – CAN Low
