Honda/Acura K-Line

Модуль предназначен для  записи  блоков управления двигателем, работающих по K-Line, устанавливаемых на автомобили Honda.

Поддерживается запись, проверка и коррекция контрольных сумм, чтение и стирание ошибок

Модулем поддерживается запись следующих автомобилей:

Honda: Accord 7 2003-2005 (Matsushita RBA/RBB SH7055/512KB)

Honda: Accord 7 2006-2007/TSX 2004-2005 (Matsushita RBA/RBB SH7055/512KB)

Acura: TSX 2006 (Matsushita RBB A56-A62 SH7058/1MB)

Honda: Accord/CR-V/Element/Legend/Odyssey/Ridgeline (Keihin SH7058/1MB)

Honda: Element/Inspire (Keihin SH7055/512KB)

Honda: Legend/Acura TL 2005-2007 (Keihin RJA SH7058/1MB)

Honda: CR-V 2002/2005-2007 (Keihin PPA/PNL SH7058/1MB)

Honda: Fit/Jazz/Airwave 2001-2007 (Keihin OKI ML66Q592/192KB)

Acura: MDX 2003-2007 (Motorola RDJ SH7055/512KB)

Honda: Accord 7 USA (Motorola RCA SH7055/512KB SH7058/1024K)

Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.

Работу с автомобилем необходимо начать с идентификации. Процедуру можно выполнять любым из модулей. Кроме того рекомендуется прочитать ошибки, убедиться визуально, что состояние ДВС и автомобиля в целом удовлетворительное.

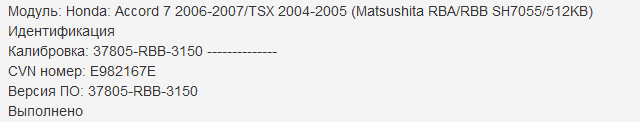

В результате идентификации в окне отразится информация, подобная этой:

Для выбора подходящего модуля для записи необходимо руководствоваться тремя средними буквами в версии ПО. В данном примере это буквы RBB. Для первых двух модулей нужный выбирается либо по году выпуска авто,, если он известен, либо простым перебором. Операция получения доступа сработает только для одного из них. Это абсолютно безопасно. Модули Acura TSX с 2006 модельного года имеют софты RBB-A560 - RBB-A620, по-этому их легко можно отличить от других вариантов.

В связи с тем, что чтение модулями не поддерживается, для создания и записи модифицированных прошивок следует  воспользоваться файлом обновления ПО, который можно взять из архива обновлений. Ссылка на архив выдаётся вместе с кодом активации при приобретении пакета. Серийные прошивки периодически добавляются.

Для модуля из примера выше подходит файл (здесь важно всё - префикс 37805, тип, суффикс) 37805-RBB-A030_3050_3150.bin

Он же подойдет и для версии ПО 37805-RBB-A030 и 37805-RBB-3050. Эти обновления  использовали дилеры по различным отзывным компаниям.

Указанный файл можно отправить для калибровки или калибровать самостоятельно.

Иммо находится в еепром.

Время записи блоков на SH7055 - около 10-14 минут, на SH7058 - около12- 18 минут. Рекомендуется подключать АКБ автомобиля к зарядному устройству на время записи.

Для записи нажмите кнопку выбора файла и нажмите кнопку . Далее следуйте указаниям программы.

После записи необходимо выключить зажигание на 15 секунд, после чего включить,прочитать и при необходимости стереть ошибки.. После этого можно запустить двигатель.

Внимание:

У ЭБУ Matsushita с SH7055 нет BootStrap и при обновлении всегда пишется полная прошивка. Это значит, что после стирания процесс останавливать нельзя. У самого блока средств выхода из состояния ошибки нет. В случае неудачи: не выключая зажигания попробуйте начать запись снова. Если ничего не помогло, то  для восстановления используйте Piasini Engineering  Master или FGTech Galletto 2 Master. ЭБУ не герметичны и разбираются легко. В обновлениях для этих блоков лежат прошивки в полном формате (full flash).

ЭБУ с SH7058 имеют встроеный BootStrap. . В случае проблем при их записи нужно просто начать процесс заново. Для этого нужно нажать кнопку "Перезагрузка", чтобы блок перезапустился. На сигнал "зажигание" в процессе программирования сами блоки не реагируют! В крайнем случае перезагрузку можно выполнить снятием клеммы с АКБ на одну минуту.

Внимание:

Не следует одновременно подключать зарядку к  АКБ автомобиля и ноутбук к сети, пользоваться инверторами и т.п.

oПодключение к ЭБУ Keihin с процессором OKI L66Q592
