Renault/Nissan Valeo V40/V42 EMS3110/3120/3125 Sagem 3000

Модуль предназначен для чтения и записи блоков управления двигателем Valeo V40/V42 EMS3110/3120/3125 Sagem 3000, устанавливаемых на автомобили Renault Duster,Renault Duster 2. Nissan Terrano, Renault Megane, Renault Logan 2, Renault Sandero.

Поддерживается чтение и запись полных прошивок(фулл) за исключением boot-сектора, проверка и коррекция контрольных сумм, чтение и стирание ошибок.  Имеется возможность произвести замену софта ЭБУ.

Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.

Для автомобилей с картой выполните следующие действия:

1.Активируйте ручной тормоз

2.АКПП: Вставьте карту в слот, переведите селектор в любое положение, кроме  P или N, и не нажимая педалей удерживайте кнопку "Старт" 10-15 секунд.

3.МКПП: Вставьте карту в слот, включите первую передачу, и не нажимая педалей удерживайте кнопку "Старт" 10 - 15  секунд. После включения зажигания включите нейтральную передачу.

Альтернативный метод.

АКПП:

1.Активируйте ручной тормоз

2.Переведите селектор КПП в положение D(Drive)

3.Вставьте карточку и подождите несколько секунд

4.Не нажимая педалей удерживайте кнопку "Старт" 10-15 сек. до появления надписи "Remove Keycard"

5.После появления надписи отпустите кнопку и переведите селектор  КПП в положение P(Park).

МКПП:

1.Активируйте ручной тормоз

2.Включите первую передачу

3.Вставьте карточку и подождите несколько секунд

4.Не нажимая педалей удерживайте кнопку "Старт" 10-15 сек. до появления надписи "Remove Keycard"

5.После появления надписи отпустите кнопку и включите нейтральную передачу.

Процедура включения зажигания на один час.

Работу с автомобилем необходимо начать с идентификации.

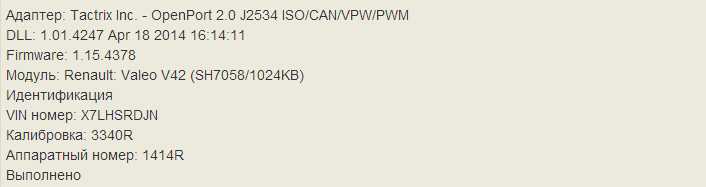

В результате идентификации в окне отразится информация, подобная этой:

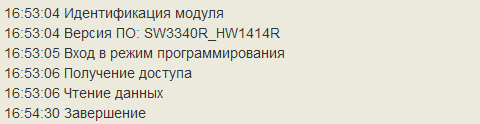

Для чтения ЭБУ выберите   модуль, соответствующий установленному в авто ЭБУ и нажмите кнопку Чтение.

После операции чтения нужно выключить зажигание на 10 - 15 секунд,  затем включить, прочитать и при необходимости стереть ошибки..

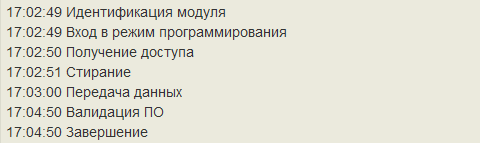

Для записи нажмите кнопку выбора файла и нажмите кнопку . Далее следуйте указаниям программы.

После записи необходимо выключить зажигание на 10 - 15 секунд, после чего включить, прочитать и при необходимости стереть ошибки..

Важно:

При работе с Valeo 40/42 c помощью OpenPort необходимо в обязательном порядке убедиться, что версия Firmware не ниже 4340.

Ознакомьтесь c этой информацией, иначе при чтении/записи процесс дальше получения доступа не пойдёт.

При безключевом доступе ключ нужно вставить в замок, иначе ЭБУ не даст доступа к чтению и записи.

Важное замечание по именованию файлов:

VIN номер:        X7LHSRH854941

Калибровка:        3515R

Основной номер:        0826R

Аппаратный номер:        0828R

09:49:33 Идентификация модуля

09:49:34 Версия ПО: SW3515R_HW0828R

09:49:34 Получение доступа

09:49:34 Чтение данных

09:49:34 Чтение блока 1

09:50:14 Завершено успешно

.В данном случае после чтения блока был получен файл с именем, начинающимся с SW3515R_HW0828R_10254833AA . Первая часть - версия ПО, вторая - аппаратный номер, третья - номер калибровки в формате Siemens. На что стоит обратить внимание. В некоторых загрузчиках, а также некоторыми калибровщиками НЕВЕРНО трактуются идентификационные данные блоков. В итоге Вы можете встретить файлы с именем HW3515R_SW0010828R . Обратите внимание, что в них версия ПО и аппаратный номер перепутаны местами, а в "версию по" добавлен префикс 001, который на самом деле является кодом поставщика (в данном случае Siemens/VDO/Continental) и не является идентификатором ПО. Сами файлы при этом нормальные.

Внимание:

Многие блоки Renault не входят в режим программирования пока подкапотное пространство и сам блок не остынут! Этот момент необходимо принять во внимание при планировании работ. Valeo 42 один из таких блоков. Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.

Если при работе вы используете дополнительный источник питания, то подаваемое им номинальное напряжение должно быть в пределах 12,5-13,0 вольт. Превышать уровень 13.5 вольт не рекомендуется, так как  к блоку управления подключен датчик токовой нагрузки на аккумулятор, отслеживающий это напряжение. В таких случаях на некоторых блоках попытка чтения или записи прошивки может завершаться ошибкой.

Внимание:

Чтение и запись данным модулем возможно только непосредственно на автомобиле через диагностический разъем.

На некоторых авто при чтении ЭБУ SH705822N возможно появление сообщения о некорректности контрольной суммы. Это связано с тем, что контрольная сумма там не используется. Flash данных ЭБУ содержит виртуальный eeprom, область которого при записи не затрагивается.

Типы ЭБУ по маркам автомобилей:

Valeo V40/V42  - Renault Duster, Nissan Terrano, Renault Megane ...

EMS3110  - авто с турбомоторами

EMS3120  - Renault Logan 2, Renault Sandero

EMS3125 - Renault Duster 2.

Sagem 3000  - Renault Megane.

SH705822N - Koleos, Latitude.

Пакет состоит из следующих модулей
