SIMOS 8/10/11/PCR2.1

Модуль предназначен для чтения и записи блоков управления двигателем PCR 2.1 SIMOS 8.1, 8.2, 8.3,  8.4, 8.5, 10,11 устанавливаемые на автомобили концерна VAG. Поддерживается чтение (при его возможности), запись (с разблокировкой и без), запись полной прошивки, проверка и коррекция контрольных сумм, чтение и стирание ошибок.

ЭБУ SIMOS 8.xx устанавливались в автомобили Ауди с двигателями большого объёма. Для блоков SIMOS 8.2, 8.4, 8.5 запись производится по OBD, без необходимости каких-то действий. Для SIMOS 8.4 и 8.5 предоставляется база заводских прошивок (софт блока целиком, возможно обновление ПО). Для блока SIMOS 8.6 требуется предварительное вскрытие и разблокировка в BSL режиме соответствующим модулем.

ЭБУ PCR 2.1 устанавливались на различные автомобили концерна VAG c дизельным мотором 1.6л. Для работы требуется предварительная разблокировка.

ЭБУ SIMOS10 и SIMOS11, устанавливаются  на автомобили с бензиновыми моторами 1.2л TSI/MPI. Поддерживается чтение калибровок, запись, проверка и коррекция КС. Доступна база заводских прошивок, которая предоставляется при покупке модуля.

Обращаем ваше внимание:

Там, где доступно реальное чтение, вычитывается только область калибровок (не софт целиком), в таком случае обращайте внимание, чтобы версия калибровок совпадала при записи с версией текущего ПО, в противном случае после записи блок управления окажется неработоспособным. Работайте очень внимательно, так как только ЭБУ SIMOS 8.2 можно восстановить потом с помощью пакета 53. Остальные блоки управления прийдётся менять на новые.

ЭБУ SIMOS 8.4 тоже можно разблокировать, и в этом случае будет доступно чтение. Но рекомендуется использовать те серийные прошивки, что предоставляются при покупке данного пакета модулей.

Маркировка ЭБУ обычно включает ещё одну цифру в конце названия, к примеру SIMOS 8.23. Это не принципиально, с точки зрения программы это 8.2.

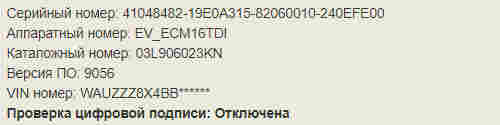

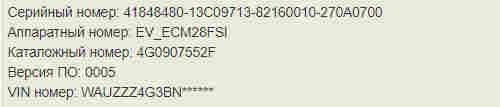

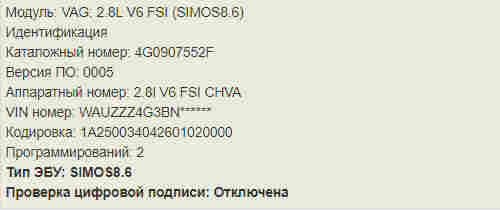

Текущее состояние блокировки показывается при идентификации блока (работает для всех блоков кроме SIMOS 8.2 и 8.5):

Если проверка отключена, то и разблокировать не надо.

Суть разблокировки - это модификация внешней EEPROM, установленной в блоке путем записи в нее необходимой ниформации. Поэтому перед разблокировкой крайне рекомендуется прочитать EEPROM и сохранить на компьютере для возможности отката своих действий. Для блоков PCR2.1 загрузчик показывает текущее состояние блокировки при идентификации и в BSL режиме (если может установить).

Для SIMOS 8.6 не показывает.

Каждое нажатие кнопки "Инициализация" в BSL режиме изменяет статус блокировки на противоположный. Поэтому будьте внимательны в том, что делаете.

Порядок работы с блоками, требующими разблокировки (PCR 2.1, SIMOS 8.6):

1.Проверьте текущее состояние блока прямо в авто, если проверка отключена, то сразу переходите к чтению-записи калибровок, иначе следуйте дальше по инструкции

2.Снимите блок с автомобиля, вскройте его, переведите процессор в BSL режим, используя подключение, указанное на снимках ниже (PCR2.1, SIMOS8.6). Для удобства работы можно использовать специальные переходники  (powerbox и ему подобные), а можно обойтись и без них.

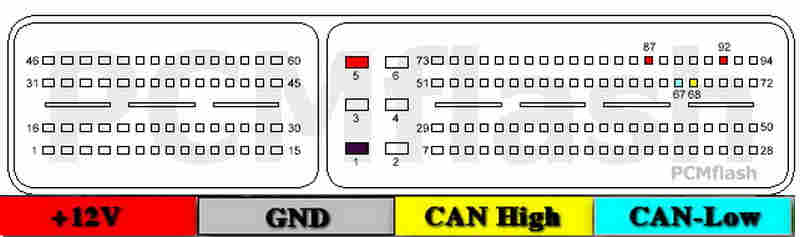

Подключение ЭБУ PCR2.1

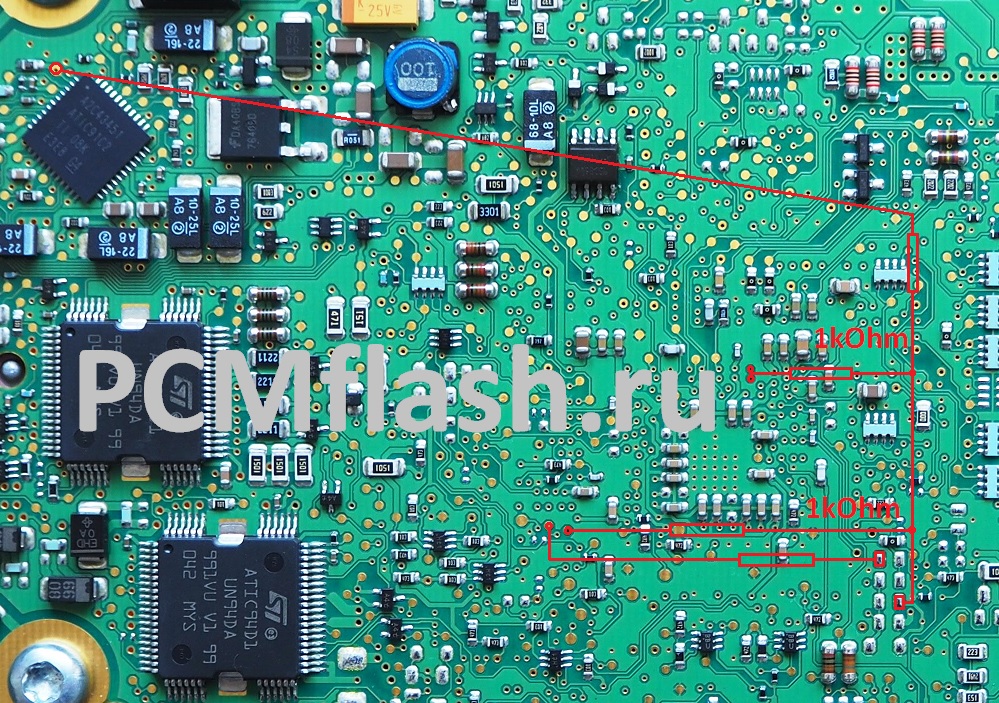

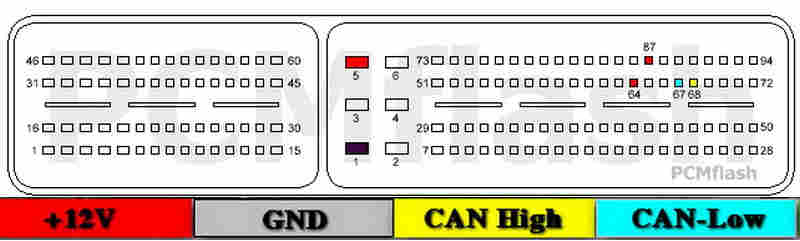

Подключение ЭБУ SIMOS8.6

3.Выберите модуль "SIMOS8.6 (EEPROM/UNLOCK/BSL)" или "PCR2.1 (EEPROM/UNLOCK/BSL)" в зависимости от типа блока

4.Нажмите кнопку Идентификация и  сохраните в текстовом файле данные об ЭБУ, предварительно скопировав их с окна информации.

5.Нажмите кнопку Чтение и сохраните исходный образ eeprom.

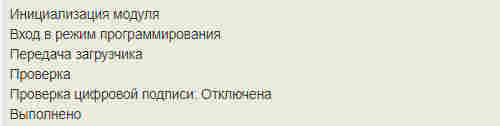

6.С учётом того, что блок заблокирован, однократно выполните Инициализацию для PCR2.1. В результате получите информацию, в виде предоставленом на снимке ниже (для SIMOS8.6 статус отображаться не будет):

На этом процедура работы в BSL закончена. Блок можно закрывать и ставить в авто.

7. Если вдруг вам потребуется вернуть содержимое eeprom в блок управления, то можно выбрать ранее сохранённый файл и воспользоваться кнопкой запись.

Порядок работы с блоками после разблокировки (PCR 2.1, SIMOS 8.6) или если она не требуется (SIMOS 8.2, 8.4, 8.5)

Данная работа с блоками не представляет никаких сложностей. Важно только понимать, что при чтении разблокированного блока вы получаете не полный софт, а только калибровки. В этом случае запись возможна только при совпадении версии ПО. Если серийная прошивка была взята из базы , прилагаемой к модулю, то таких ограничений нет,  и ПО блока управления можно обновлять.

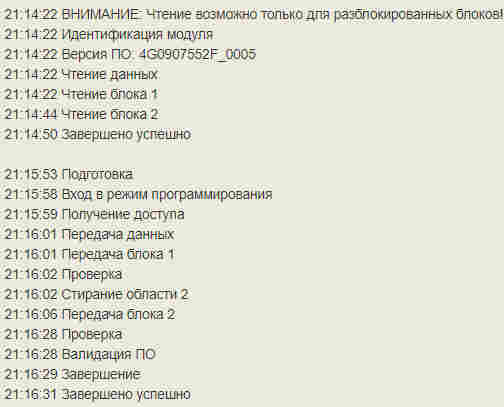

Чтение и запись SIMOS 8.6

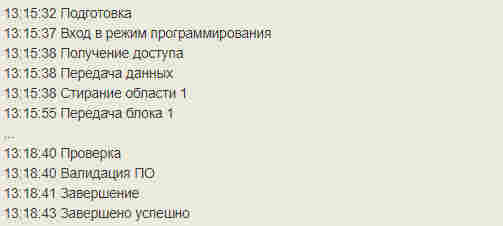

Запись SIMOS 8.5

Каталожные номера SIMOS 8, для которых предоставляются стоки при покупке данного пакета модулей:

Пакет состоит из следующих модулей
