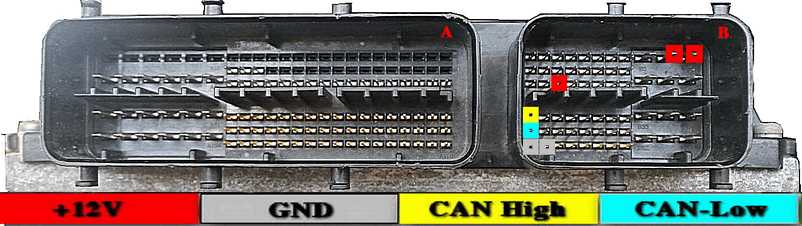

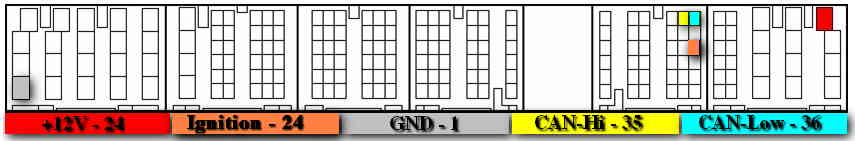

Назначение контактов ЭБУ Toyota Land Cruser 120, Lexus GX 470, Lexus RX350 , 2006-2008 год. Плата 275036-0360

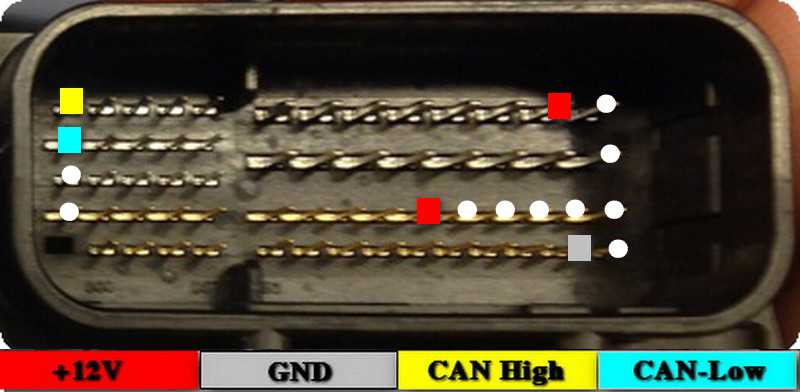

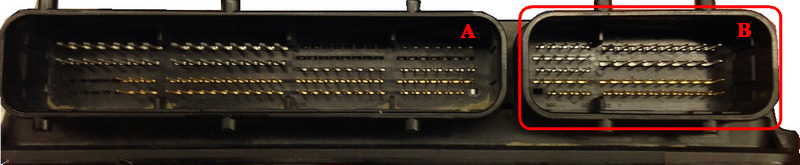

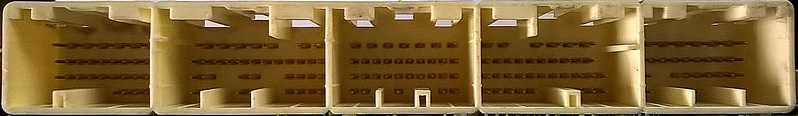

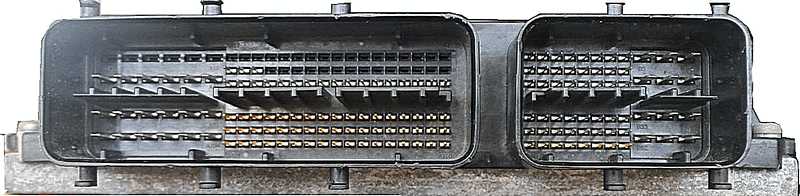

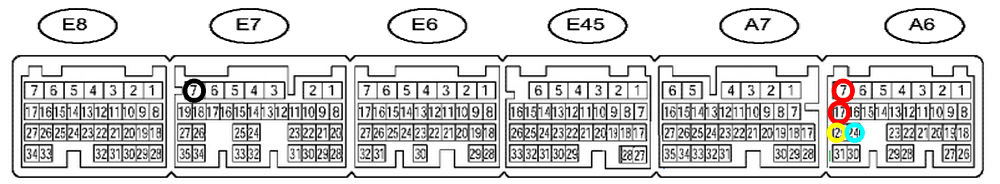

Внешний вид разъема ЭБУ

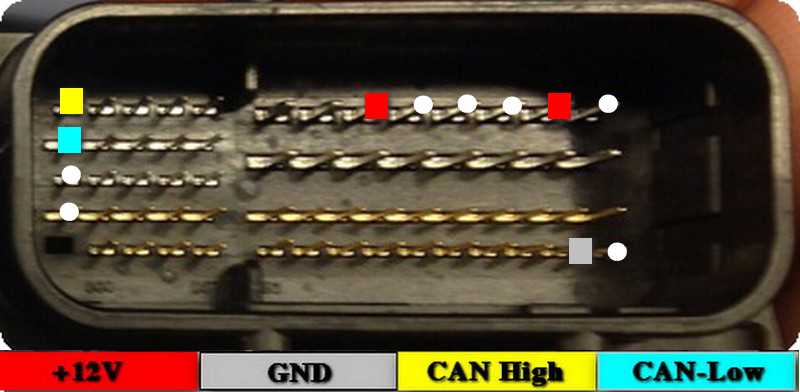

Назначение контактов ЭБУ Toyota Prado 150 4.0i 2013 г. (89661-60V80) CPU - 76F0070 (pcb nr: 275036‑5130)

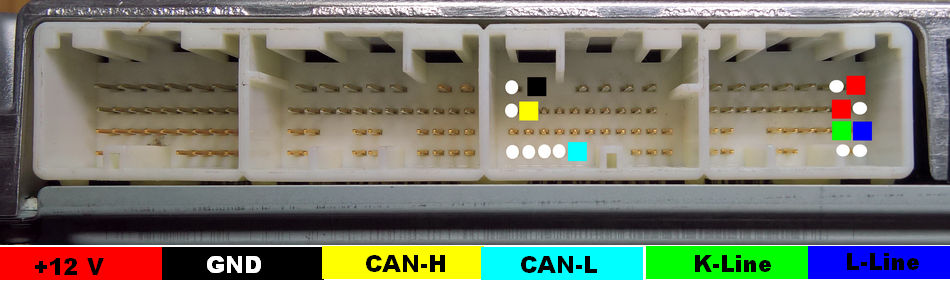

Назначение контактов ЭБУ Toyota Land Cruser 150, Prado 3.0 TD:, Toyota HIGHLANDER V6 3.5l
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

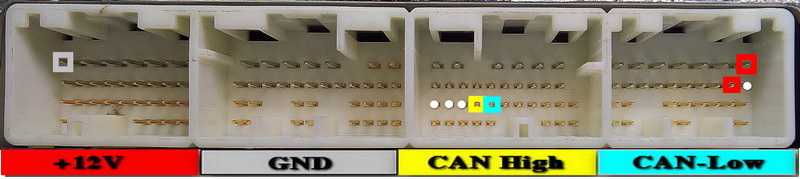

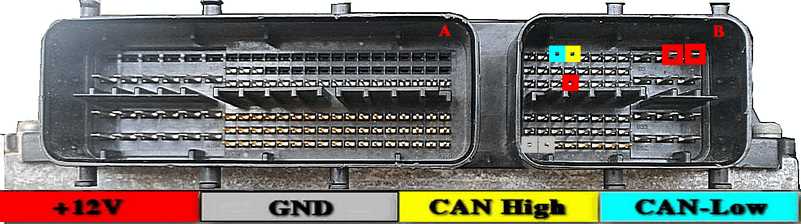

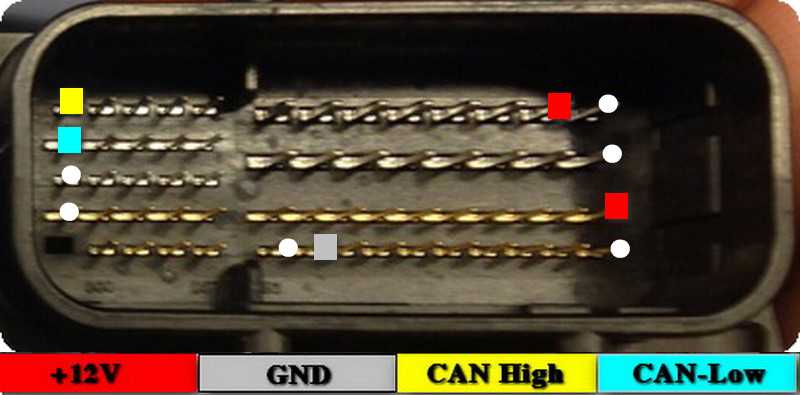

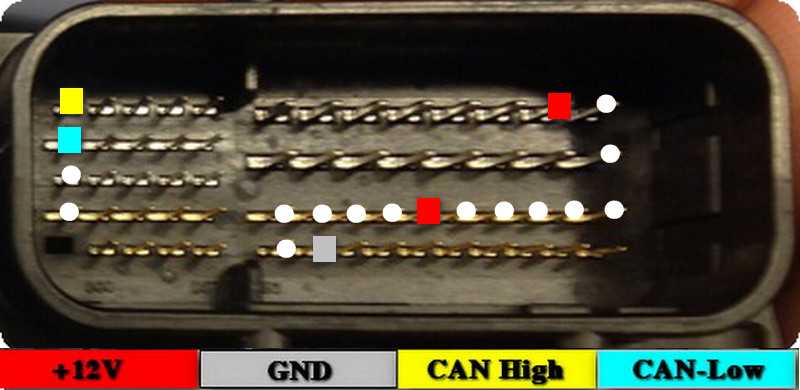

Внешний вид разъема ЭБУ

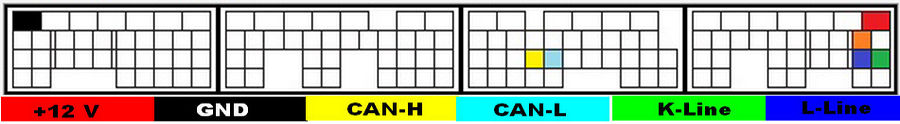

Назначение контактов ЭБУ Lexus RX 330 K-Line

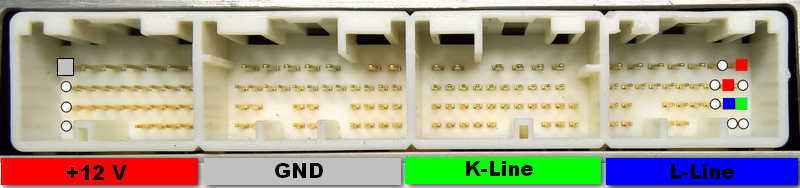

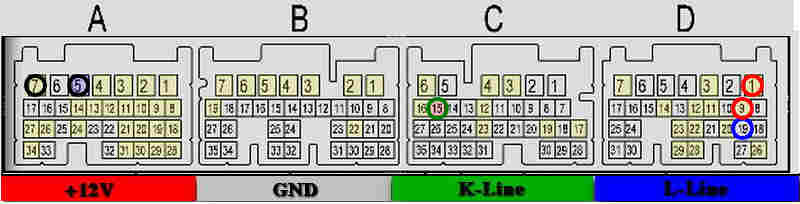

Назначение контактов ЭБУ Avensis 2005 1.8 MT 1ZZ-FE
D1 – +12V
D9 – Ignition
A5, A7 – GND
C15 – K-Line
D19 – L-Line
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ Toyota Hilux 3.0L
Назначение контактов ЭБУ Toyota Hilux 2011-2016 при программировании
Примечание.
При программировании контакт L-Line соедините с контактом GND.
Назначение контактов ЭБУ 89661-05690 Toyota Avensis T25 2.0 D-4D 2003 г. K-Line,
ЭБУ 89661-05С70 Toyota Avensis 2.2 D 2AD-FHV/FTV 2007г.K-Line
Назначение контактов ЭБУ Toyota Сorolla 2007г. двиг.1zz (американский рынок)
Примечание. При записи блока «на столе» подключение к CAN шине может не потребоваться.
Блок при подключении «на столе» потребляет ток около 450мА
Назначение контактов ЭБУ Toyota Prius 20

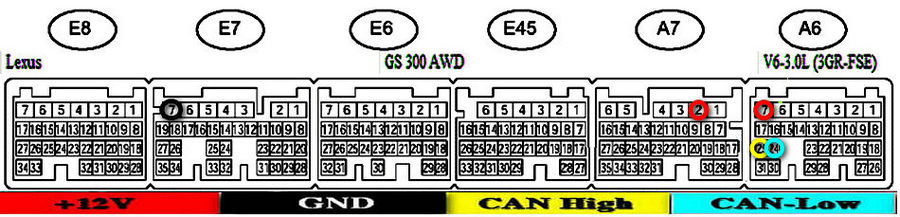

Назначение контактов ЭБУ Lexus GS300 3GR-FSE
Назначение контактов ЭБУ Toyota Crown, LexusGS300

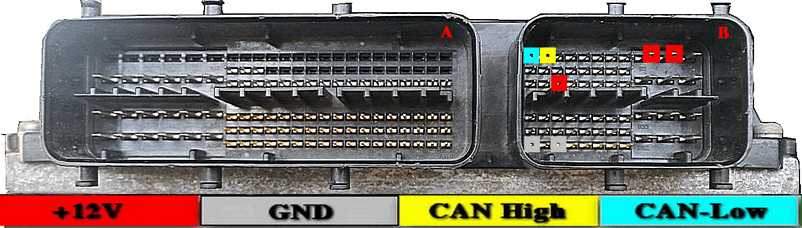

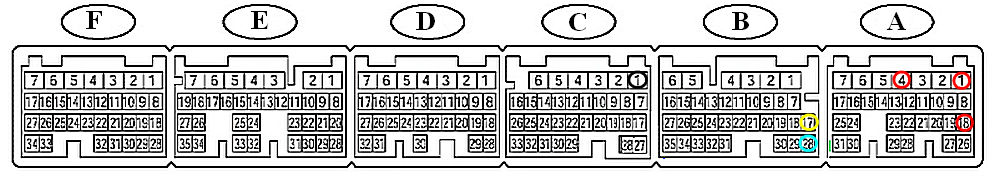

Toyota Land Cruser 150 2.8TD, Hilux 2.8TD Denso NewGen HW3
A1, A4 – +12V
A18 – Ignition
C1 – GND
B17 – CAN-H
B28 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ Toyota Land Cruser 120 2.5 AT TDI 2008
Назначение контактов ЭБУ Toyota Avensis Verso :(альтернативное подключение)

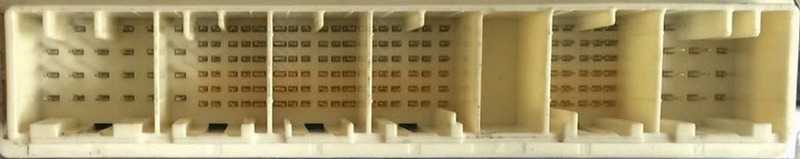

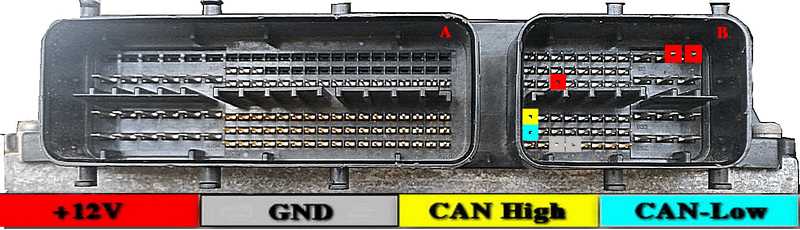

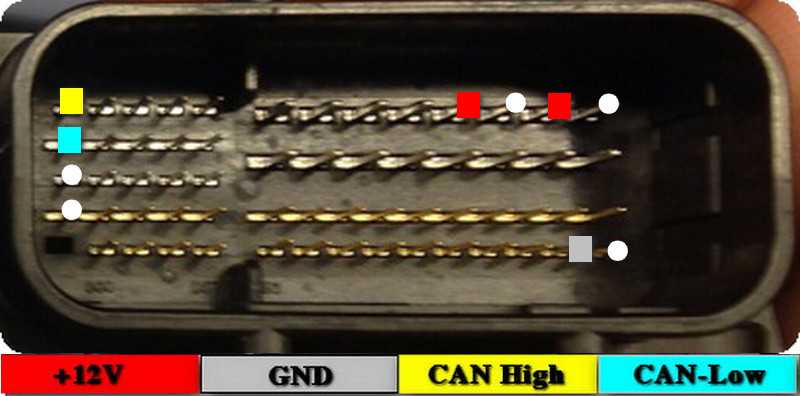

Внешний вид разъема ЭБУ

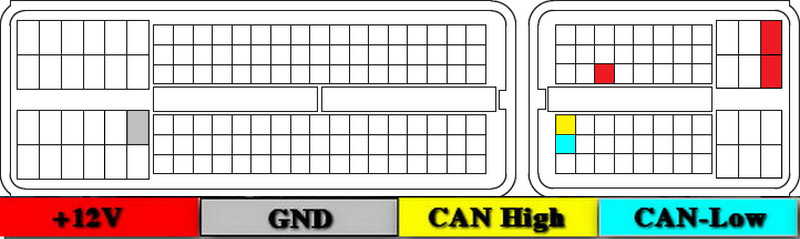

Назначение контактов ЭБУ Toyota Land Cruser 200 дизель:(альтернативное подключение)
Назначение контактов ЭБУ Toyota Land Cruser 200D
Lexus LX450D
B1, B2 – +12V
B28 – Ignition
B57, B58 – GND
B41– CAN-H
B49 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ Toyota ALPHARD/VELLFIRE c двигателями 2AZ, 2GR
Toyota Corolla 2008, 1ZR-FE 1.6 л. ЭБУ 89661-02E81
Toyota Camry с двигателем 1AZ-FE 2.0 л 148 л.с
Toyota Camry 2006, VII поколение, XV40 (02.2006 - 12.2009) с двигателем. 2GR-FE.
Toyota Rav 4 II с двигателями 1AZ-FE 2.0 л и 2AZ-FE 2.4л,
B1, B2 – +12V
B59, B60 – GND
B28 – Ignition
B41 – CAN-H
B49 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ Toyota RAV-4 третьего поколения (2006-2012) c двигателем 3ZR-FAE.
Toyota Avensis III с двигателем 2ZR-FAE.
Toyota Corolla выпускаемых с 2007 года ( рестайлинг) с двигателем 1NR-FE, 1ZR-FE, 2ZR-FE.
Toyota Yaris в кузове XP9F выпускаемых с 2008-го года с двигателем 1NR-FE.
B1, B2 – +12V
B59, B60 – GND
B27 – Ignition
B8 – CAN-H
B9 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ Lexus LX570 (URJ201) с бензиновым двигателем 3UR-FE объемом 5,7л 2-й рестайлинг до 2015,
Lexus RX350 с двигателем: 2GR-FE
B2, B3 – +12V
B28 – Ignition
B58, B60 – GND
B10 – CAN-H
B11 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ Lexus LX570 III поколение J200 (10.2015 - н.в.)
B1, B2 – +12V
B54, B57– GND
B4 – Ignition
B11 – CAN-H
B19 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ Toyota RAV-4 30 кузов дизельный двигатель 2AD-FTV
Toyota RAV-4 34 кузов дизельный двигатель 2AD-FTV
Toyota Corolla седан X (E150) дизельный двигатель 1AD-FTV 2,0 л и 2AD-FTV 2,2 л
B1, B20 – +12V
B56, B58– GND
B25 – Ignition
B7 – CAN-H
B6 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

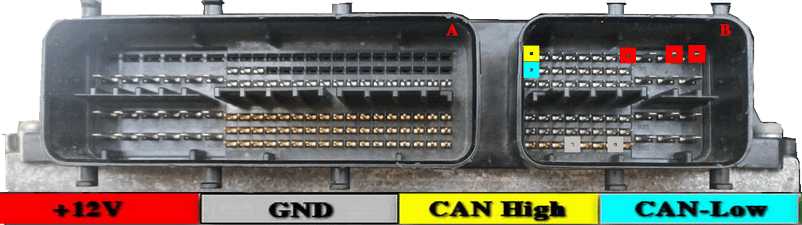

Назначение контактов ЭБУ Lexus RX270 рестайлинг 2012, III поколение, AL10 (05.2012 - 12.2015) c двигателем 1AR-FE
Toyota VENZA. Модели 2WD&4WD с 2009 года выпуска c бензиновыми двигателями 1AR-FE (2,7 л)
B1, B2 – +12V
B59, B60 – GND
B27 – Ignition
B13 – CAN-H
B5 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

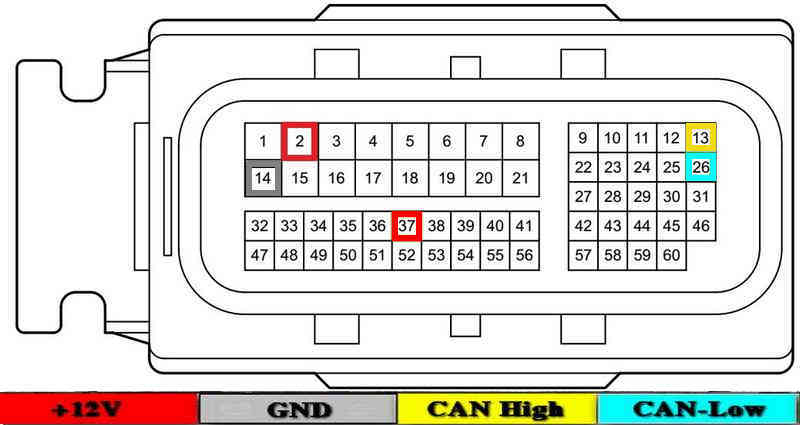

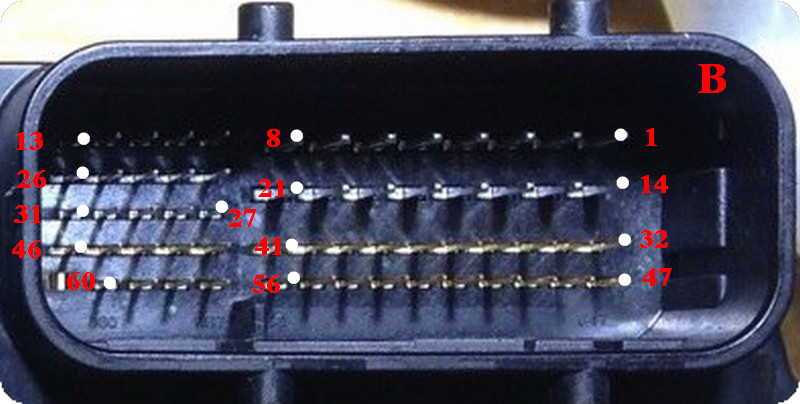

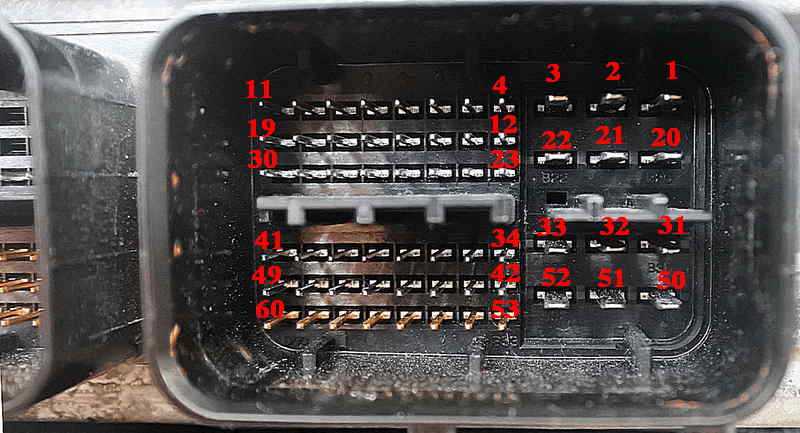

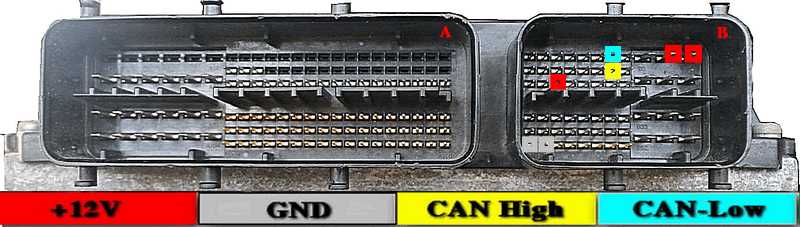

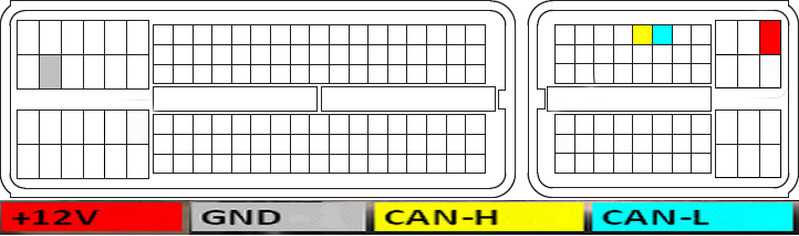

Нумерация разъема В блока управления.
Назначение контактов ЭБУ GS350 GRL15(16) 2GRFKS
RX350 GGL25 2GR-FKS
B2 – +12V
B4 – Ignition
B48 – GND
B13 – CAN-H
B26 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ ALPHARD AGH30 2AR-FE
AVENSIS ZRT270(271.272) 3(2.1)ZR-FAE
CAMRY ASV51 6AR-FSE
COROLLA 8NR-FTS
COROLLA ZRE185 1ZR-FAE
ES200 ASV61 6AR-FSE
NX200 ZGZ10(15) 3ZR-FAE
NX200T AGZ10(15) 8AR-FTS
B2 – +12V
B6 – Ignition
B48, B51 – GND
B13 – CAN-H
B26 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ GS200T ARL10 8ARFTS
IS200T ASE30 8AR-FTS
NX200T AGZ10(15) 8AR-FTS
RC200T ASC10 8AR-FTS
RX200T AGL20(25) 8AR-FTS
B2 – +12V
B6 – Ignition
B48 – GND
B13 – CAN-H
B26 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ ALPHARD GGH30 2GR-FE
CAMRY GSV50 2GR-FAE
ES350 GSV60 2GR-FE
HIGHLANDER GSU55 2GR-FE
B2 – +12V
B32 – Ignition
B55 – GND
B13 – CAN-H
B26 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ CAMRY AVV50 2AR-FXE
NX300H AYZ10(15) 2AR-FSE
RC300H AVC10 2ARFSE
B2 – +12V
B37 – Ignition
B48 – GND
B13 – CAN-H
B26 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ CAMRY ASV50 2AR-FE
COROLLA NRE180 1NR-FE
ES250 ASV60 2AR-FE
HIGHLANDER ASU50 1AR-FE
RAV4 2AR-FE, 3ZR-FE, 3ZR-FAE
B2 – +12V
B37 – Ignition
B55 – GND
B13 – CAN-H
B26 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

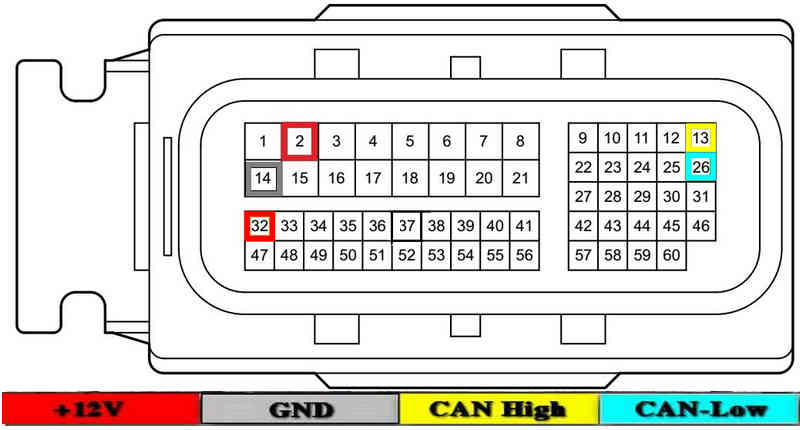

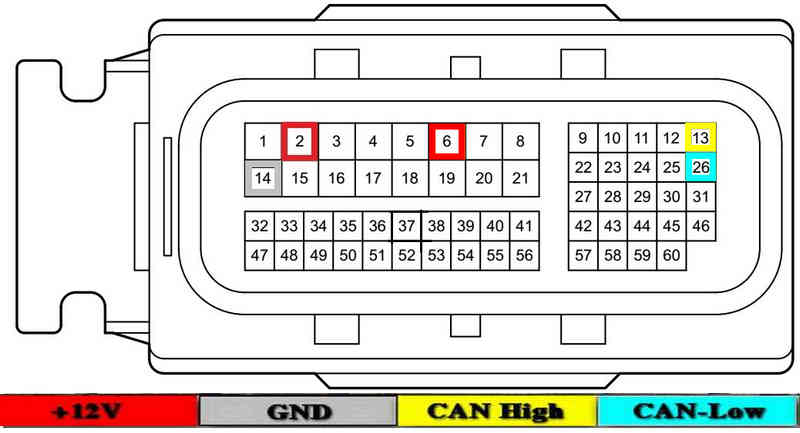

Назначение контактов ЭБУ CAMRY 50 2л 6AR-FSE (вид со стороны разъёма проводки)
B2 – +12V
B6 – Ignition
B14 – GND
B13 – CAN-H
B26 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ CAMRY 50 3.5 2GR-FE (вид со стороны разъёма проводки)
B2 – +12V
B32 – Ignition
B14 – GND
B13 – CAN-H
B26 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
Назначение контактов ЭБУ CAMRY 50 2ARFE (вид со стороны разъёма проводки)
B2 – +12V
B37 – Ignition
B14 – GND
B13 – CAN-H
B26 – CAN-L
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

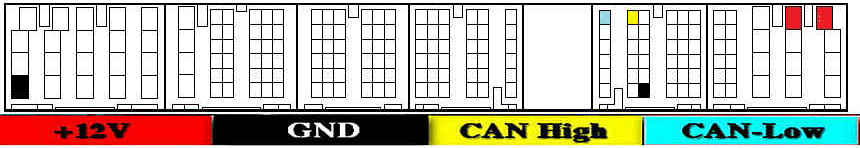

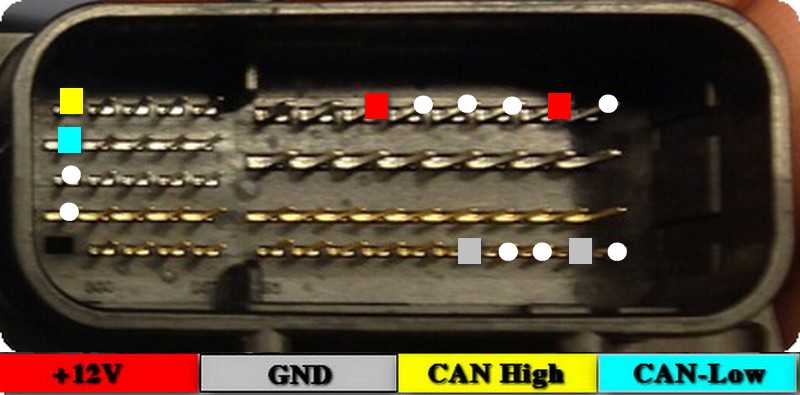

Внешний вид разъема ЭБУ

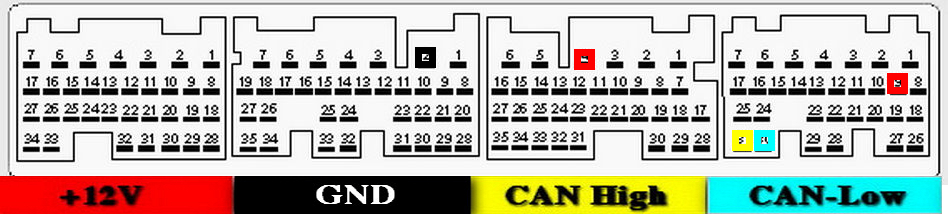

Нумерация разъема В блока управления.
