Ford SID807EVO/EDC17C10/EDC17C70

Модуль предназначен для работы с ЭБУ, устанавливаемыми в автомобили Ford с дизельными двигателями 1.4, 1.5, 1.6л. Поддерживается чтение (при его возможности), запись (с разблокировкой и без), проверка и коррекция контрольных сумм.

Внимание:

Запись блоков SID807EVO возможна после предварительной разблокировки в BSL режиме.

Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.

Порядок разблокировки:

1.Включите зажигание и сделайте идентификацию ЭБУ;

2.Сначала прямо в машине (или на столе без перевода блока в BSL режим), нужно вычитать пароль. Для это выберите в списке модулей обычный SID807EVO и нажмите чтение. Программа вычитает пароль из ЭБУ и предложит сохранить его в файл (в имени файла будет серийный номер ЭБУ, он также указан на крышке самого ЭБУ). Параллельно программа напишет текущий статус ЭБУ, т.е. включена или нет проверка подписи. Если проверка подписи уже отключена,, то кто-то это сделал ранее, В этом случае просто запишите ЭБУ как обычный SID807EVO.

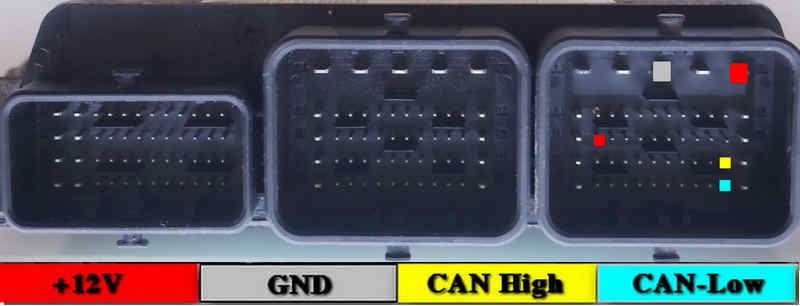

3.Вскройте ЭБУ и глядя на картинку, сделайте следующее подключение.

3.В загрузчике выберите SID807EVO/BSL и нажмите кнопку чтения. Программа попросит указать на файл с паролем, необходимо указать на файл, сохранённый на первом этапе. Далее по команде программы включите питание. Блок должен начать читаться. Время чтения 2-3 минуты., вычитывается полный фулл. По окончанию процесса чтения выключите питание ЭБУ.

4.Включите питание ЭБУ и нажмите кнопку Инициализация для разблокировки блока. Программа вновь попросит указать на файл с паролем. По успешному завершению операции всё готово и ЭБУ будет разблокирован. Теперь можете отпаивать резисторы и дальше программировать его любым загрузчиком как обычный SID807EVO

5.Подберите подходящую прошивку

6.Для записи нажмите кнопку  для выбора этого файла и нажмите кнопку Запись.

7.После окончания записи выключите и снова включите зажигание, прочитайте и при необходимости удалите ошибки.

8.Запустите двигатель.

Если при записи возникла ошибка, то выключите и снова включите зажигание и повторите запись.

Пакет состоит из следующих модулей
