Пакет модулей предназначен для чтения и записи блоков управления двигателем МТ38 и MT86, устанавливаемых на автомобили KIA/Hyundai с двигателями V6 объёмом 2.7L, 3.3L, 3.8L, 5.0L. Модуль МТ 38 поддерживает работу с ЭБУ с K-Line и CAN шиной. Возможна работа с данными блоками как в диагностическом режиме, так и в режиме BSL.
Модули MT38 K-Line и MT38 BSL поддерживают чтение полной флеш размером 2048 кб. Модулем MT38 CAN чтение не поддерживается.
Модулем MT86 поддерживается чтение только калибровок размером 128 килобайт.
Модулями MT38 K-Line и MT38 CAN поддерживается запись софта без служебных областей (eeprom, boot). Поддерживаются файлы полного размера, файлы в формате ChipLoader (не хватает последних 64кб), файлы в дилерском формате GDS
Модулем MT86 поддерживается запись калибровок (с предупреждающим сообщением), если в файле прошивки содержатся только калибровки (128кб/1504кб), либо ПО в дилерском формате GDS, или если файл прошивки содержит полный флеш.
Поддерживается проверка и коррекция контрольных сумм, чтение и стирание ошибок.
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Работу с автомобилем необходимо начать с идентификации.

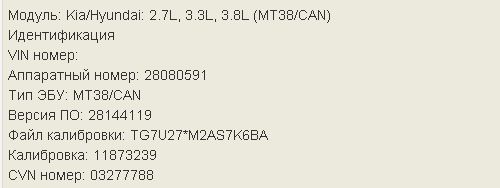

В результате идентификации в окне отразится информация, подобная этой:

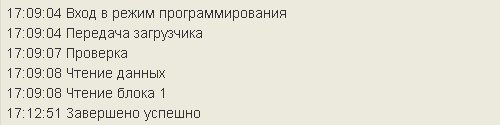

Для чтения прошивки выберите соответствующий типу вашего ЭБУ модуль (K-Line или CAN) и нажмите кнопку Чтение.

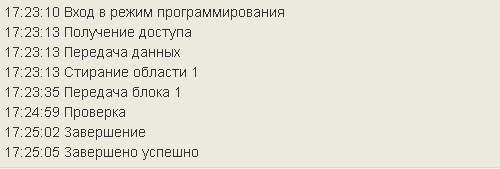

Для записи нажмите кнопку
выбора файла и нажмите кнопку Запись. Далее следуйте указаниям программы.
После окончания записи выключите и снова включите зажигание, прочитайте и при необходимости удалите ошибки.
Запустите двигатель.
Внимание:
Если при записи возникла ошибка, то выключите на 15 секунд(до выключения главного реле), либо нажмите кнопку "Перезагрузка", чтобы блок вернулся в исходное состояние, снова включите зажигание и повторите запись.
В том случае, если вы по ошибке записали в ЭБУ неподходящую прошивку, других сбоях, когда после записи блок не выходит на связь, то достаточно снять блок и не открывая его, подключиться к его разъёму по схеме, предназначенной для работы в BSL режиме . Затем для его записи воспользуйтесь модулем MT38/BSL.
Важно.
В том случае если вы записываете файл полного размера модулем MT38 BSL, то будет осуществляться запись всего флеш, включая служебные области (eeprom, boot). В случае записи файла в дилерском формате GDS или формате ChipLoader будет произведена запись только области ПО без служебных областей (eeprom, boot). Чтобы записать только область ПО, используя файл полного размера, удерживая Shift, нажмите кнопку Запись.
oЗаводской бюллетень по смене ПО на Hyundai Santa Fe (CM)с ЭБУ Delphi MT38.
oЗаводской бюллетень по смене ПО на Hyundai IX55 с ЭБУ Delphi MT38
oЗаводской бюллетень по смене ПО на Hyundai GENESIS COUPE (BK) 3.8L

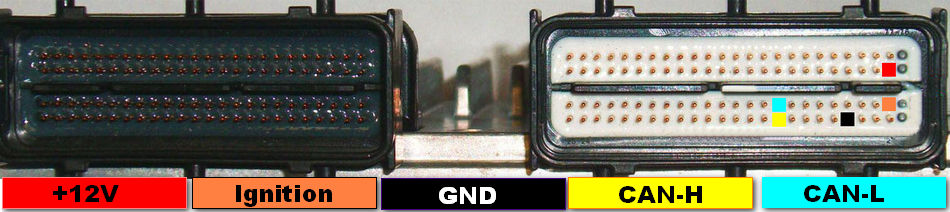

Подключение МТ86 для работы на столе:
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

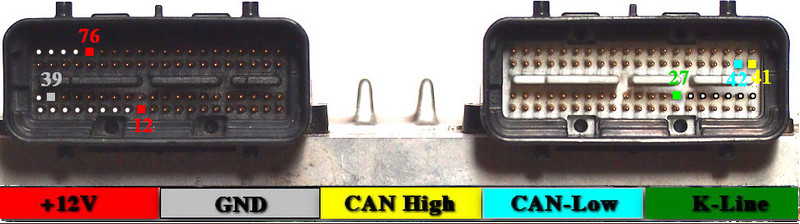

Подключение МТ38 для работы на столе:
B12, B76 – +12V
B39 – GND
A27 – K-Line
A41– CAN-Hi
A42 – CAN-Low
Подключение МТ38 для работы в BSL режиме, независимо от типа блока (CAN или K-Line):
B12, B76 – +12V
B39 – GND
A24 – +12V (перевод в BSL)
A27 – K-Line
Маркировка разъемов и нумерация контактов ЭБУ Delphi MT38.
2.7L, 3.3L, 3.8L (MT38/CAN) [WR/CK] 2.7L, 3.3L (MT38/K-Line) [RD/WR/CK] 2.7L, 3.3L, 3.8L (MT38/BSL) [RD/WR/CK] 3.3L, 3.8L, 5.0L (MT86) [RD/WR/CK] |
