Модуль предназначен для чтения и записи блоков управления двигателем ME17.9.11/12/13, устанавливаемых на автомобили KIA/Hyundai: 1.4L, 1.6L.
Поддерживается чтение, запись, проверка и коррекция контрольных сумм, чтение и стирание ошибок. Читается полный фулл прошивки.Так же поддерживается запись файлов в дилерском формате GDS
Инициализация и сброс адаптаций для этого ЭБУ недоступны. Перезагрузка равноценна отключению питания ЭБУ
Время чтения 8-12 минут. Во избежание разряда аккумулятора рекомендуется подключить на это время зарядное устройство.
Также возможно производить чтение с заведенным двигателем. Время записи около 1 минуты.
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Порядок работы:
Работу с автомобилем необходимо начать с идентификации.

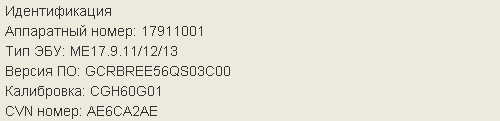

В результате идентификации в окне отразится информация, подобная этой:

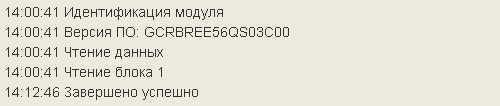

Нажмите кнопку Чтение. Далее следуйте указаниям программы и ожидайте окончания процесса.
Подберите подходящую прошивку.
Для записи нажмите кнопку
для выбора этого файла и нажмите кнопку Запись.
После окончания записи выключите и снова включите зажигание, прочитайте и при необходимости удалите ошибки.
Запустите двигатель.
Если в процессе записи возникла ошибка, то выключите на 10-15 секунд и снова включите зажигание и повторите запись.
Примечание.
Если у вас уже имеется full flash прошивки ЭБУ, с которым вы работаете, то чтение можно не выполнять.
Важно:
Если попытка чтения завершается ошибкой, то возможно в ЭБУ кем то была записана прошивка с защитой от чтения по OBD.
Полезно знать:
В модуле есть скрытая возможность. Если удерживать Ctrl+Shift во время нажатия кнопки "Чтение", то прочитается полный. файл прошивки т.е. микро+еепром.. Запись eeprom не поддерживается.
Обратите внимание:
ЭБУ Bosch ME17.9.11/12/13 также возможно перепрограммировать вне автомобиля.

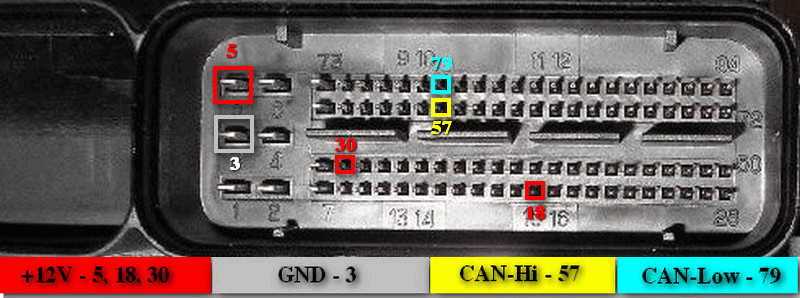

Для работы с блоком управления, снятым с автомобиля, выполните подключение по следующей схеме:
Подключение к ЭБУ Bosch ME17.9.11/12/13:
5, 18, 30 – +12V
3 – GND
57 – CAN-Hi
79 – CAN-Low
Расшифровка идентификаторов ПО блока управления двигателем BOSCH ME(G) 17911(12)
ПО этих блоков управления можно идентифицировать с помощью программы РСМ, нажав кнопку Идентификация.
По полученным данным можно установить те данные об автомобиле и его комплектации, которые нужны вам для прошивки модифицированного программного обеспечения.

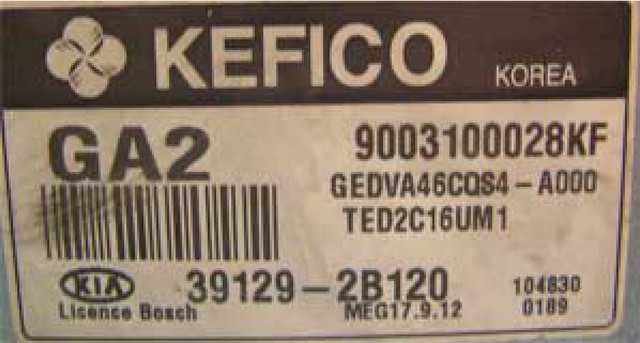

Так же это можно установить по стикеру на блоке управления.
39129-2B120 - идентификатор ЭБУ.
GEDVA46CQS4-A000 - версия ПО
G ED VA - 4 6 c q s4 - A 000
G - признак модели (бензиновый (Gazoline)).

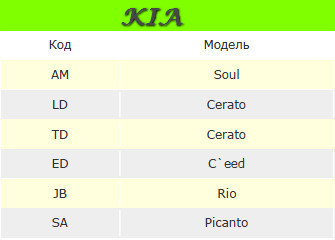

ED- код модели. авто (C`eed)
4 – нормы токсичности (3-Е3, 4-Е4)
6 – объём двигателя (6 – 1.6L, 4 – 1.4L).
c – комплектация
q – наличие иммобилайзера: E, Р – без иммобилайзера, F, Q – с иммобилайзером.
s4 – версия калибровочных данных (Версия калибровочных данных так же может обозначаться несколькими символами. Например в софте GAYD-CE46QS02С00 версия калибровок S02. Данным софтом можно заменить GAYD-CE46QS00С00 или GAYD-CE46QS01С00. Также ПО имеет обратную совместимость.
A – Тип КПП. А, С – АКРР, 5 – 5-ст. МКПП, 6 – 6-ст. МКПП
00 и 000 - резерв..
Убедится в правильности выбора прошивки вы можете, открыв её в любом НЕХ редакторе.
Идентификаторы находятся в открытом виде в нескольких местах.
На автомобилях, оборудованных автоматической коробкой переключения передач под основным идентификатором располагается идентификатор ПО АКПП. В данном случае это:
TED3C16UM1 - идентификатор ПО АКПП.
Расшифровка идентификатора ПО АКПП.
T ED 2c 16 UM1
T - идентификатор "Трансмиссия"
ED - код модели. авто (C`eed)
2c - код передаточного значения трансмиссии.
16 - объем двигателя 1.6L
UM1 - идентификатор ПО АКПП

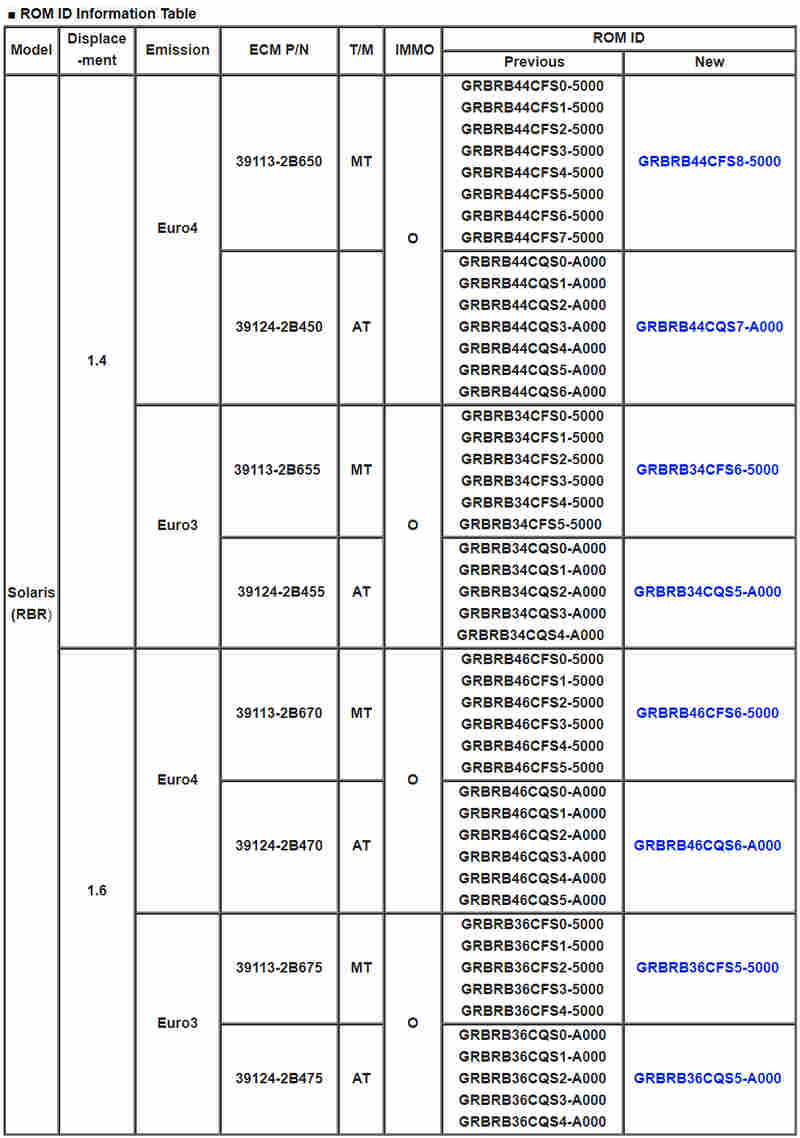

oЗаводской бюллетень по смене ПО на Hyundai Accent/Solaris 1.4, 1.6L
oЗаводской бюллетень по смене ПО на Hyundai Veloster 1.6L
