Kia/Hyundai ME(G)17.9.21, ME17.9.2/ME(D)(G)17.9.8)

Модуль предназначен для чтения и записи блоков управления двигателем :ME(G)17.9.21, ME17.9.2/ME(D)(G)17.9.8), устанавливаемых на автомобили KIA/Hyundai с двигателями объёмом 1.6L.

Поддерживается проверка и коррекция контрольных сумм, чтение и стирание ошибок. Время чтения 20-25 минут. Во избежание разряда аккумулятора рекомендуется подключить на это время зарядное устройство.

Также возможно производить чтение с заведенным двигателем. Время записи около 3 минут.

Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.

Работу с автомобилем необходимо начать с идентификации.

В результате идентификации в окне отразится информация, подобная этой:

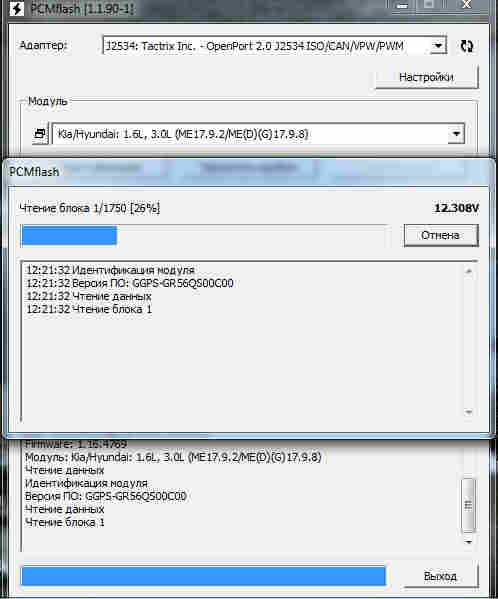

Для чтения ЭБУ выберите соответствующий модуль, определенный программой при идентификации и нажмите кнопку Чтение.

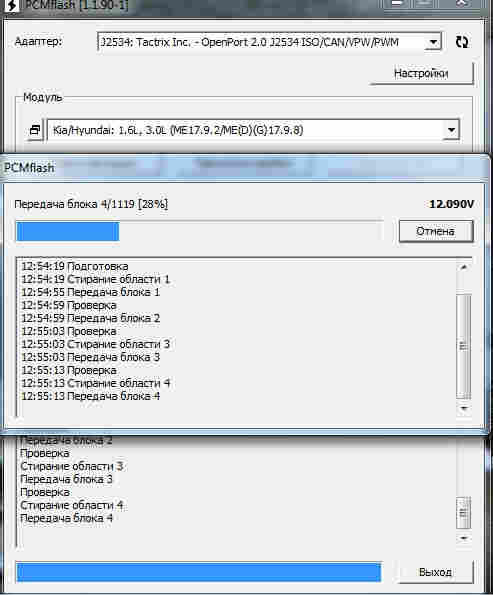

Для записи нажмите кнопку выбора файла и нажмите кнопку Запись. Далее следуйте указаниям программы.

После окончания записи выключите и снова включите зажигание, прочитайте и при необходимости удалите ошибки.

Запустите двигатель.

Важно:

Некоторые редакторы прошивок имеют функцию пропатчивая прошивки, которая запрещает чтение ЭБУ по OBD. Запись таких прошивок следует производить в два этапа.

Шаг первый - записать непропатченную прошивку.

Шаг второй - записать прошивку с отключенной возможностью чтения по OBD.

Это связано с тем, что данный патч делает сегмент кода не валидным для первого репрога.

Обратите внимание:

Прошивки ЭБУ ME(G)17.9.21, ME(D)(G)17.9.8) не требуют специальной подготовки для записи их по OBD. Данную функцию выполняет сам загрузчик.

Полезно знать:

В модуле есть скрытая возможность. Если удерживать Ctrl+Shift во время нажатия кнопки "Чтение", то прочитается полный. файл прошивки т.е. микро+еепром.. Запись eeprom не поддерживается.

Заводской бюллетень по смене ПО на Hyundai Accent/Solaris (HCR) G 1.4L с ЭБУ ME(G)17.9.21

Как видно с сервисного бюллетеня в этом заводском обновлении в названии прошики изменена только версия калибровок с F0 на F1.Можно смело предположить, что и все последующие обновления будут обозначаться по такому же принципу для всех автомобилей данной группы.

Подключение MEDG17.9.8 для работы на столе:

3, 68 – +12V

1 – GND

60 – CAN High

77 – CAN Low
