Модуль предназначенный для работы с блоками управления SIMK-41/43, SIM2K-47, устанавливаемых на автомобили KIA/Hyundai. Поддерживается чтение (при его доступности), запись, проверка и коррекция контрольных сумм, автоматическое определение типа ЭБУ, чтение и стирание ошибок. Чтение SIMK-43 с размером флеш 256 кб не поддерживается.
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Работу с автомобилем необходимо начать с идентификации.
Для чтения ЭБУ выберите соответствующий модуль, определенный программой при идентификации и нажмите кнопку Чтение.
Для записи нажмите кнопку
выбора файла и нажмите кнопку Запись. Далее следуйте указаниям программы.
После окончания записи выключите и снова включите зажигание, прочитайте и при необходимости удалите ошибки.
Запустите двигатель.
В случае ошибок при чтении-записи необходимо перевключить зажигание и начать операцию заново.
Внимание.
Иногда при работе с даннами блоками может возникнуть ситуация, при которой блок иммобилайзера мешает обмену загрузчика с ЭБУ. Это сопровождается обрывами связи при чтении или записи прошивки. При возникновении подобных ситуаций снимите разъём с блока иммобилайзера и установите перемычку в нём.

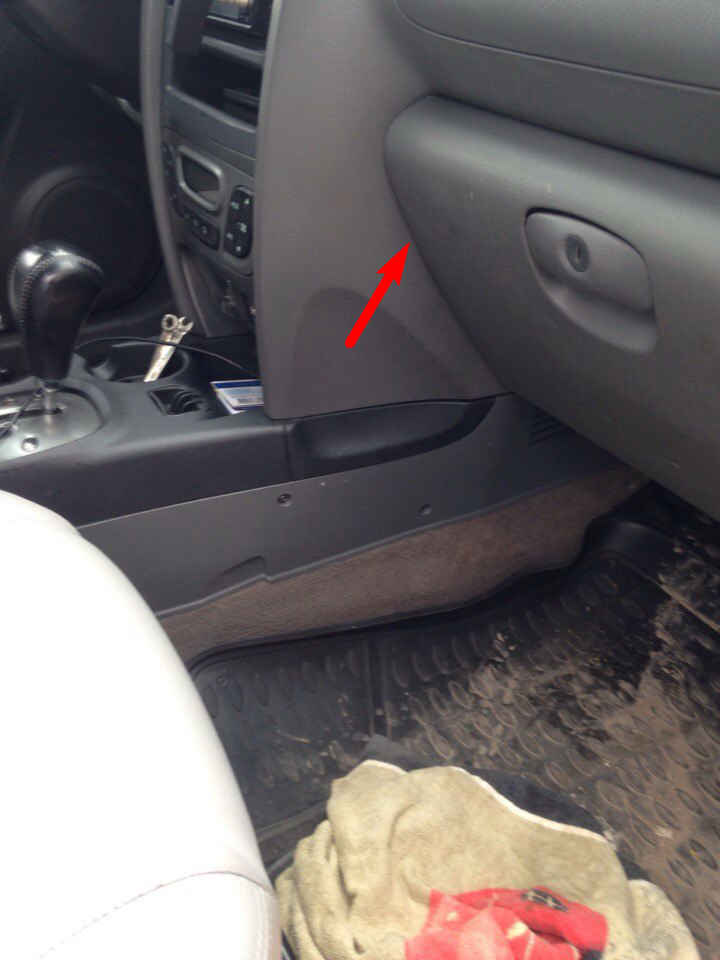

Место самого распространенного расположения блока иммобилайзера:

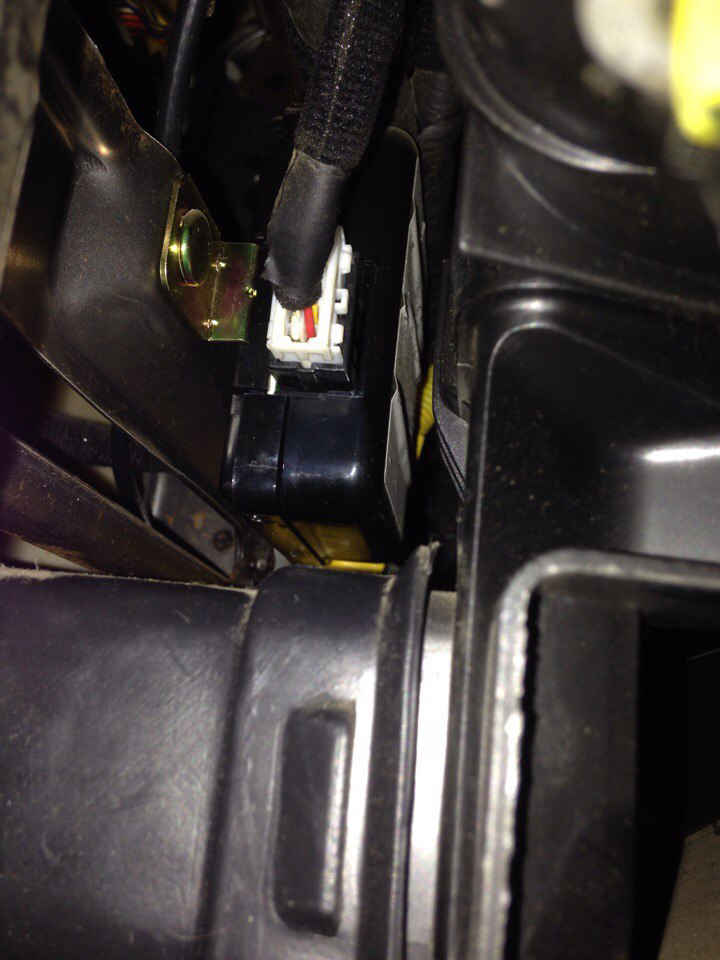

Блок иммобилайзера

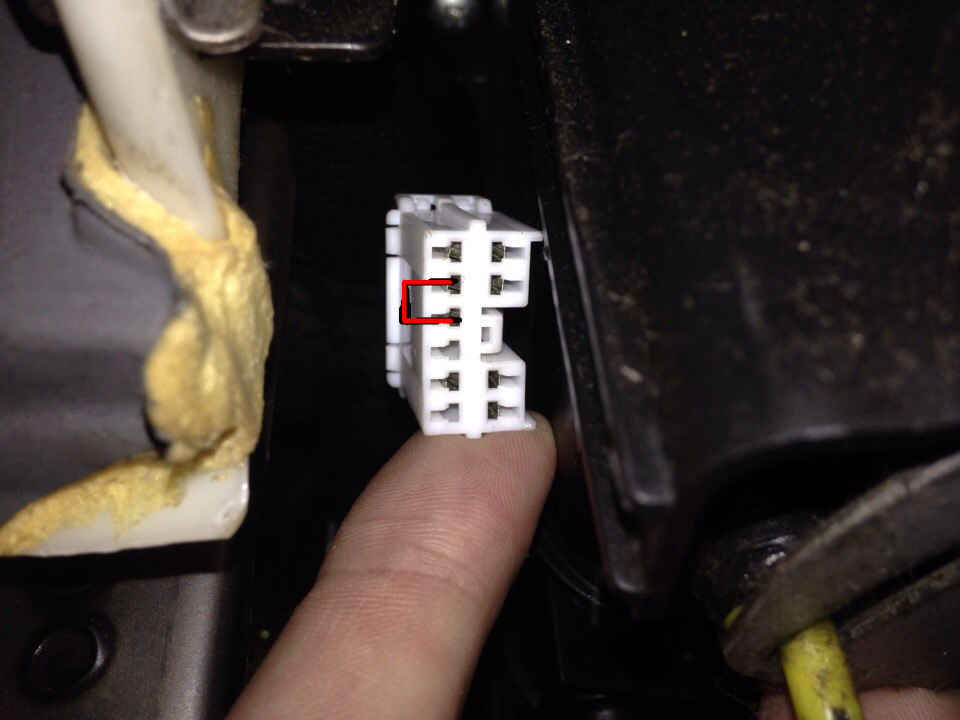

Установка перемычки:
2.0L, 2.7L K-Line (SIMK-41/43) [RD/WR/CK] 2.0L, 2.4L CAN (SIMK-43/SIM2K-47) [RD/WR/CK] |
Обратите внимание:
ЭБУ SIMK41,SIMK43 также возможно перепрограммировать вне автомобиля.
Для работы с блоками управления, снятыми с автомобиля, выполняйте подключения по следующим схемам:.

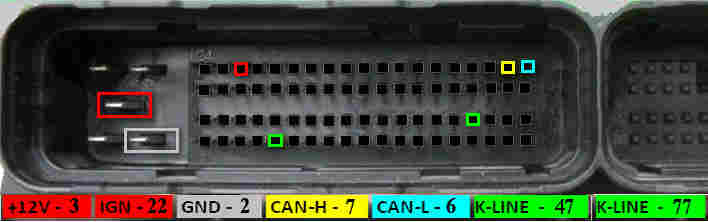

Подключение к ЭБУ SIMK41,SIMK43 81-пиновый разъём:
3 – +12 В
22 – IGN +12 В
2 – GND
7 – CAN-High
6 – CAN-Low
47 – K-Line программирования
77 – K-Line диагностики
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

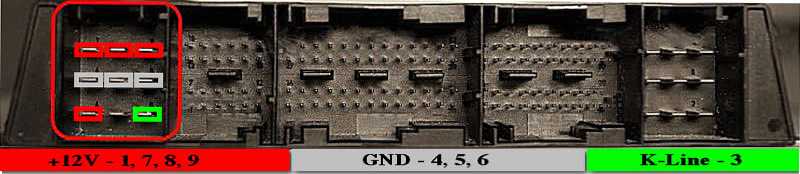

Подключение к ЭБУ Siemens 5WY 5 разъемов:
Левый 9-пиновый разъем.
4,5,6 – GND («-12V») (используется любой из перечисленных контактов)
1,7,8,9 – «+12V»
3 – K-Line

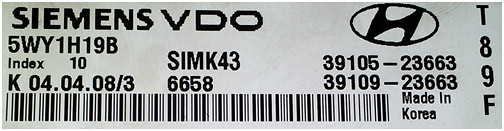

Для ЭБУ Simk41-43 в пределах одного ПО прошивки совместимы.
Узнать версию ПО можно в HEX редакторе по адресу 80040. В качестве примера ПО CA655016.
Так же версию ПО можно посмотреть по адресу 12040. В качестве примера ПО CA665034.
