Mitsubishi Fuso Canter

Модуль предназначен для работы с ЭБУ EDC7/EDC16/EDC17 дизельных двигателей автомобилей Mitsubishi Fuso Canter. Поддерживается чтение, запись, проверка и коррекция КС.

Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.

Работу с автомобилем необходимо начать с идентификации.

Для чтения ЭБУ нажмите кнопку Чтение.

Для записи нажмите кнопку выбора файла и нажмите кнопку Запись. Далее следуйте указаниям программы.

После окончания записи выключите и снова включите зажигание, прочитайте и при необходимости удалите ошибки.

Запустите двигатель.

В случае ошибок при чтении-записи необходимо перевключить зажигание и начать операцию заново.

Для некоторых автомобилей с ЭБУ EDC7/EDC16 для записи может требоваться прямое подключение к разъёму блока.

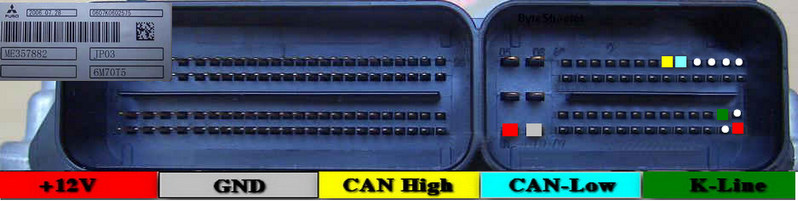

Подключение к ЭБУ Bosch EDC7C4-C6

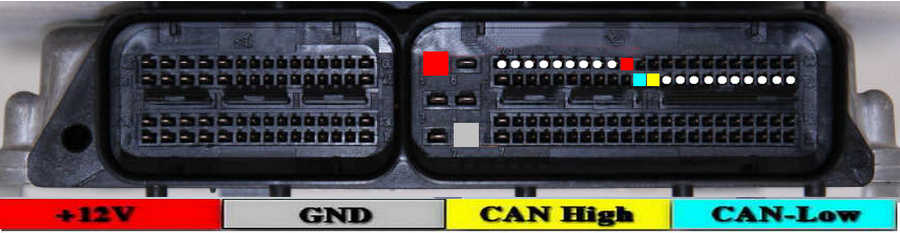

Подключение к ЭБУ Bosch EDC17CP15

5, 82 – +12V

2 – GND

62 – CAN High
61 – CAN Low

Fuso Canter (EDC7C4-6/EDC16C31) [RD/WR/CK]

Fuso Canter Euro 5 CAN-bus (EDC17CP15) [RD/WR/CK]

Fuso Canter Euro 5 CAN-bus (EDC17CP52) [RD/WR/CK]
