Модуль предназначен для чтения и записи блоков управления двигателем Denso с процессорами SH7058 и SH7058S, работающих по CAN шине, устанавливаемых на автомобили Mitsubishi с дизельными двигателями.
Поддерживаются все типы ЭБУ Denso, устанавливаемые на Mitsubishi L200.
Поддерживается чтение, запись, проверка и коррекция контрольных сумм, автоматическое определение типа ЭБУ, чтение и стирание ошибок.
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Работу с автомобилем необходимо начать с идентификации.
Для чтения ЭБУ нажмите кнопку Чтение.
После операции чтения нужно выключить зажигание на 10 - 15 секунд, затем включить, прочитать и при необходимости стереть ошибки..
Для записи нажмите кнопку
выбора файла и нажмите кнопку Запись. Далее следуйте указаниям программы.
После окончания записи нужно выключить зажигание на 10 - 15 секунд, затем включить, прочитать и при необходимости стереть ошибки.
Важно:
После программирования ЭБУ для корректной работы двигателя не забудьте потом провести обучение форсунок малому впрыску с помощью диагностического сканера.
К сведению:
ЭБУ SH7058 устанавливаются на Mitsubishi Pajero Sport, Mitsubishi Pajero, Mitsubishi L200, Mitsubishi Strada
Правильный размер прошивки FLASH памяти для ЭБУ 1024kb
Код синхронизации с immo в прошивке не содержится, а находится во внешнем еепром.

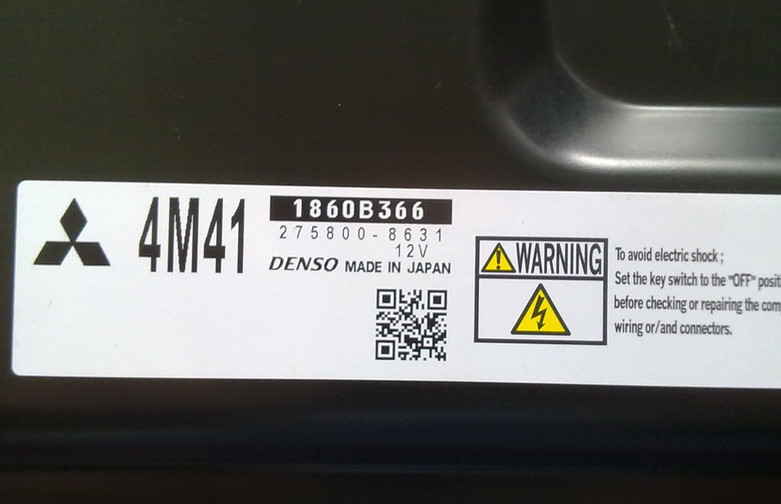

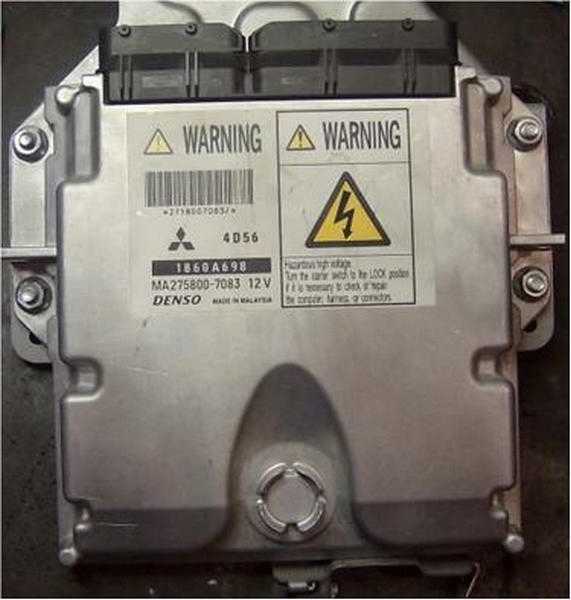

Внешний вид ЭБУ.
Обратите внимание:
ЭБУ Denso дизельных автомобилей Mitsubishi также возможно перепрограммировать вне автомобиля.
Для работы с блоком управления, снятым с автомобиля, выполните подключение по следующей схеме:.

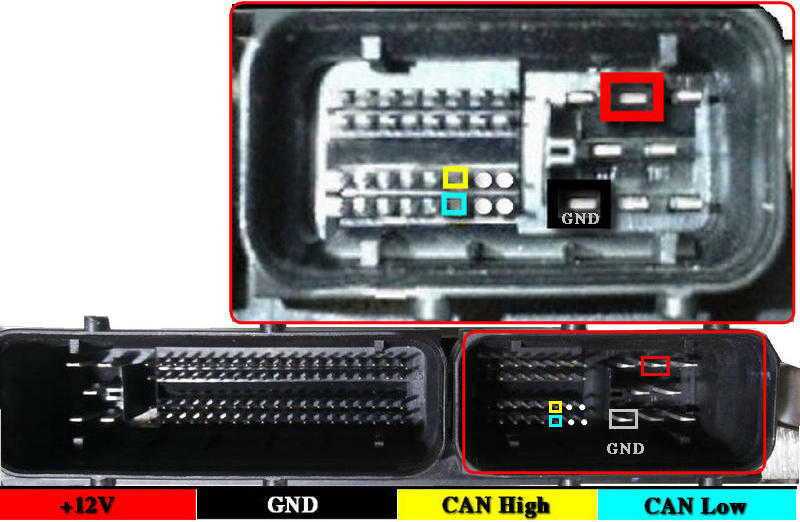

Подключение к ЭБУ Denso Mitsubishi L200
120 – +12V
114 – GND
95 – CAN High
87 – CAN Low
Обратите внимание:
ЭБУ Denso дизельных автомобилей Mitsubishi также возможно перепрограммировать вне автомобиля специальным модулем Denso 705X Bootloader.
