Mitsubishi CAN-bus

Модуль предназначен для чтения и записи Flash блоков управления двигателем с процессорами MH8104F, MH8106F, MH8302F, MH8304F,  MH8115F, MH8601, MH8611, работающих по CAN шине,  устанавливаемых на автомобили Mitsubishi (ЭБУ  Melco), KIA и Hyundai (ЭБУ Kefico аналог Melco), Peugeot и другие.

Поддерживается чтение, запись flash, проверка и коррекция контрольных сумм, автоматический перенос данных иммобилайзера, инициализация (выход из режима программирования) для всех блоков, чтение и стирание ошибок При стирании ошибки удаляются во всех блоках,  подключенных к  CAN шине.

Процедура идентификации полностью безопасна для любых блоков, кроме того, во избежание повреждения ЭБУ при других операциях, проверяется соответствие протокола выбранного модуля и установленного в автомобиле блока. Время чтения 1 - 3 минуты, время записи: 1-2 минуты, в зависимости от типа блока.

Специальный модуль "MH Generic Read-Only" используется для удобства идентификации и последующего чтения, тип блока управления определяется автоматически.

Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.

Работу с автомобилем необходимо начать с идентификации.

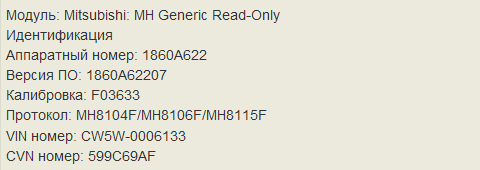

В результате идентификации в окне отразится информация, подобная этой:

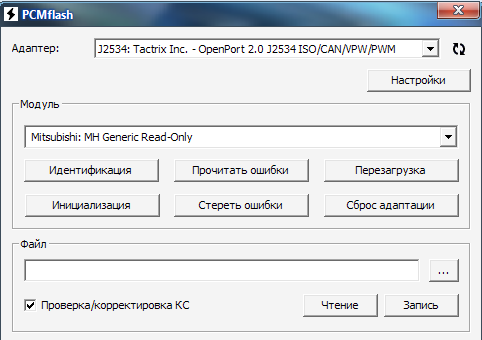

Для чтения ЭБУ просто выберите MH Generic Read-Only модуль или соответствующий модуль, определенный программой при идентификации  и нажмите кнопку Чтение. При чтении ЭБУ модулем "MH Generic Read-Only" программа определит версию ПО и точный размер Flash памяти.

Это позволит точно установить тип блока управления.

После операции чтения нужно выключить зажигание на 10 - 15 секунд,  включить и при необходимости стереть ошибки.

Для записи ЭБУ используйте модуль, который определила программа при идентификации.

Для записи нажмите кнопку  выбора файла и нажмите кнопку Запись. Далее следуйте указаниям программы.

После операции записи нужно выключить зажигание на 10 - 15 секунд, затем включить, прочитать и при необходимости стереть ошибки.

Работа возможна любыми адаптерами, поддерживающими CAN шину, "boot"- пины не используются.

Внимание:

При операциях чтения и записи крайне рекомендуется отключить вентиляторы и катушки зажигания, либо вынуть соответствующее реле или предохранители. Зарядите АКБ или подключите зарядное устройство. Нельзя одновременно заряжать аккумуляторные батареи автомобиля и ноутбука.

Это полезно знать:

Чтение и запись могут не работать с блоками, в которые запрограммированы модифицированные прошивки с защитой, в этом случае Вы получите ошибку на этапе "Получение доступа".

Кнопка Инициализация служит для вывода ЭБУ из режима программирования после использования сторонних загрузчиков.

Внимание:

Если при чтении или записи на стадии "Получение доступа" происходит ошибка, то вероятнее всего блок управления был прошит кем то модифицированной прошивкой, в которой изменён пароль доступа или способ входа в режим программирования. Для чтения или записи таких блоков необходимо воспользоваться модулем Mitsubishi K-Line. После записи по K-Line в блок стандартной прошивки нормальная функциональность его восстановится и далее с ним снова можно будет работать модулем Mitsubishi CAN-bus в штатном режиме.

Обратите внимание:

ЭБУ   Melco и их аналоги  также возможно перепрограммировать вне автомобиля.

oПодключение к ЭБУ

oИдентификация Mitsubishi

oДополнительная информация по идентификации прошивок и работе с ЭБУ Mitsubishi

oО восстановлении ЭБУ вышедших со строя после чтения программой EcuFlash

Пакет состоит из следующих модулей
