Модуль предназначен для чтения и записи блоков управления двигателем EDC15C7, EDC16C39 и EDC16CP34, устанавливаемых на автомобили KIA/Hyundai с дизельными двигателями объёмом 1.6L, 2.0L, 2.2L, 2.5L, 3.0L.
Поддерживается проверка и коррекция контрольных сумм, чтение и стирание ошибок.
При работе по K-Line поддерживается чтение и запись калибровок, при работе по CAN шине поддерживается запись полных прошивок(фулл) . Поддерживается также смена софта в ЭБУ. Для ЭБУ EDC16C39. так же поддерживается запись файлов в дилерском формате GDS.
Время записи по CAN шине около 3-х минут для полных прошивок(фулл), время чтения/записи по K-Line калибровок калибры 1 минута.
Рекомендуется запись полных прошивок,, вычитанных с помощью BDM, и модифицированных на их основе.
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Работу с автомобилем необходимо начать с идентификации.

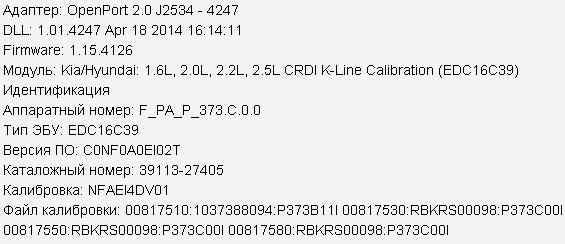

В результате идентификации в окне отразится информация, подобная этой:
Для чтения ЭБУ выберите соответствующий модуль, определенный программой при идентификации и нажмите кнопку Чтение.
Для записи нажмите кнопку
выбора файла и нажмите кнопку Запись. Далее следуйте указаниям программы.
После окончания записи выключите и снова включите зажигание, прочитайте и при необходимости удалите ошибки.
Запустите двигатель.
Примечание:
После записи калибровок по K-Line для удаления ошибок во всех блоках, используйте CAN модуль.
Обратите внимание:
ЭБУ EDC16C39 также возможно перепрограммировать вне автомобиля.

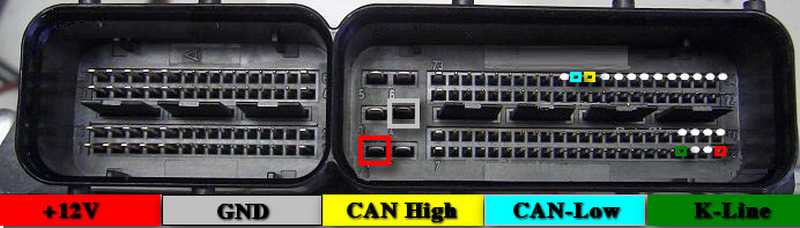

Для работы с блоком управления, снятым с автомобиля, выполните подключение по следующей схеме:.
Подключение к ЭБУ EDC16C39:
1, 28 – +12V
4 – GND
84 – CAN-Hi
83 – CAN-Low
25- K-Line

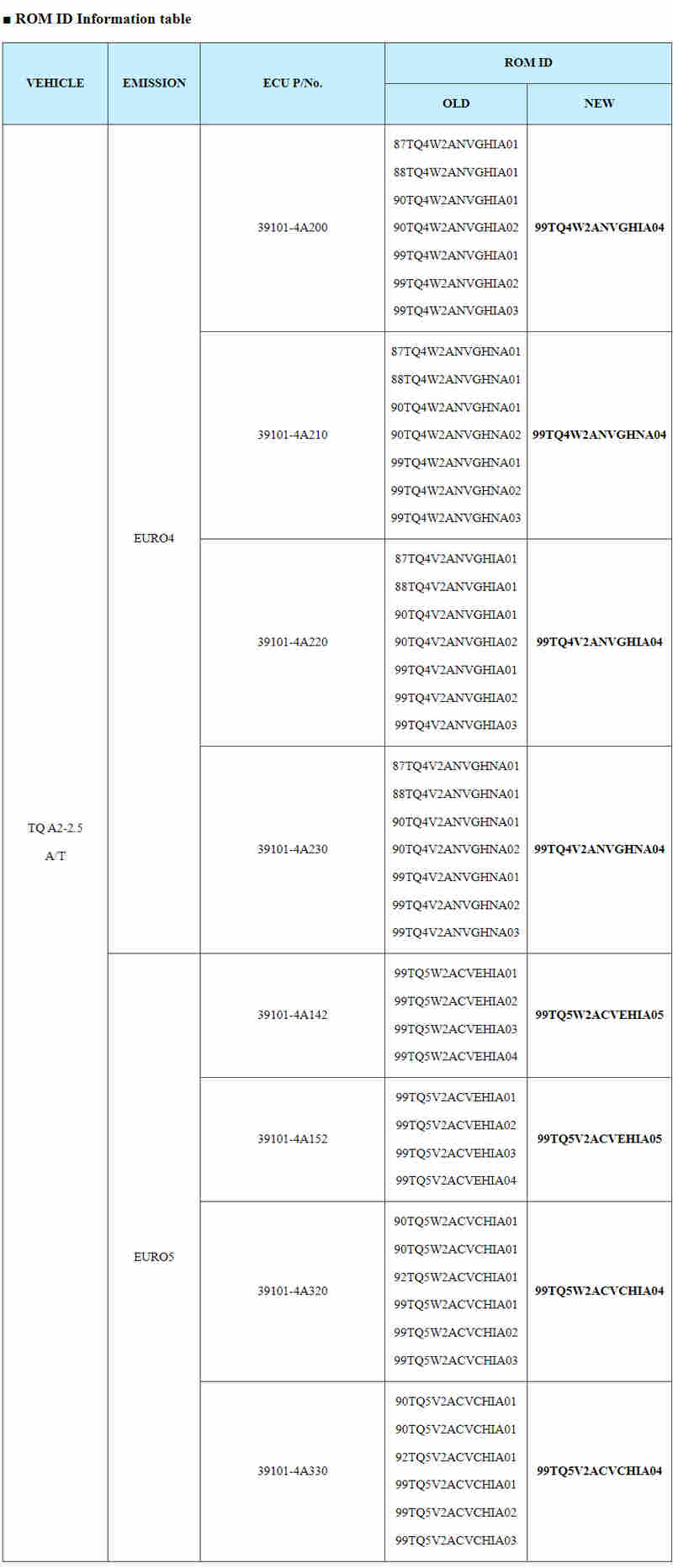

oЗаводской бюллетень по смене ПО на Hyundai Grand Starex EDC 16C39
2.0L, 2.5L CRDI K-Line (EDC15C7) [RD/WR/CK] 2.0L, 2.2L, 2.5L CRDI (EDC16C39) [WR/CK] 2.0L, 2.2L, 2.5L CRDI K-Line Calibration (EDC16C39) [RD/WR/CK] 3.0L CRDI (EDC16CP34) [WR/CK] 3.0L CRDI K-Line Calibration (EDC16CP34) [RD/WR/CK] |
