Модуль предназначен для чтения и записи блоков управления двигателем EDC17C08, EDC17CP14, EDC17C53 с процессором имеющим уровень защиты TPROT3 и EDC17CP14 с TPROT11, EDC17C53, а также EDC17C57 (после разблокировки модулем BSL Infineon Tricore или Bosch MEDC17 Bootloader) устанавливаемых на автомобили KIA/Hyundai с дизельными двигателями объёмом 1.6L, 2.0L, 2.2L:
Поддерживает чтение прошивки и запись (как полных файлов, так и калибровок), проверка и коррекция контрольных сумм и цифровой подписи, файлы в формате GDS и их конверсия. Время чтения около 2.5 часов. Для блоков EDC17CP14 уровнем защиты с TPROT11 поддерживается запись только полных прошивок (фулл) - запись калибровок не поддерживается.
Поддерживается чтение и стирание ошибок.
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Работу с автомобилем необходимо начать с идентификации.

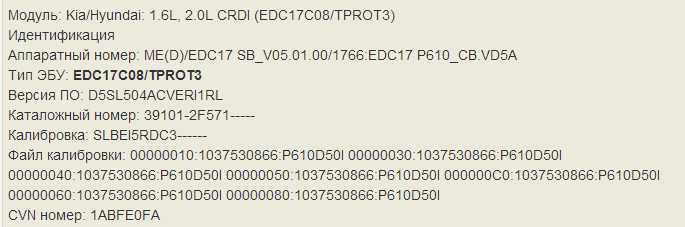

В результате идентификации в окне отразится информация, подобная этой:
Для записи нажмите кнопку
выбора файла и нажмите кнопку Запись. Далее следуйте указаниям программы.
После окончания записи выключите и снова включите зажигание, прочитайте и при необходимости удалите ошибки.
Запустите двигатель.
На заметку:
Калибровки в прошивке ЭБУ EDC17cp14 находятся по адресам 0x40000-0x100000
Обратите внимание:
ЭБУ Bosch EDC17C08 и EDC17CP14 также возможно перепрограммировать вне автомобиля.
Для работы с блоками управления, снятыми с автомобиля, выполняйте подключения по следующим схемам:.

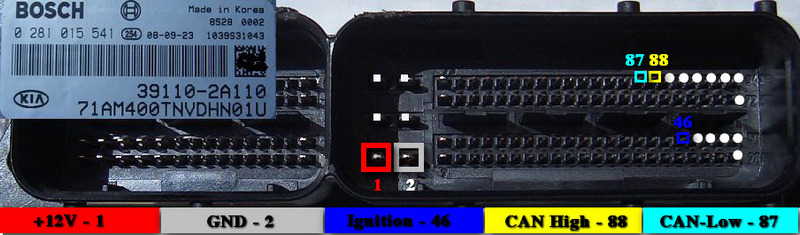

Подключение к ЭБУ Bosch EDC17C08:
1 – +12V
2 – GND
46 - Ignition
88 – CAN-Hi
87 – CAN-Low
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V

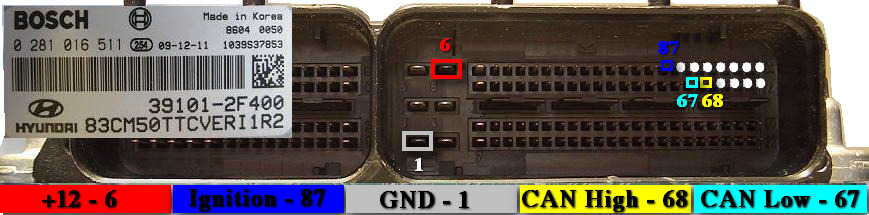

Подключение к ЭБУ Bosch EDC17CP14:
6 – +12V
1 – GND
87 - Ignition
68 – CAN-Hi
67 – CAN-Low
Примечание: Питание на контакт Ignition можно подавать вместе с основным питанием +12V
1.6L, 2.0L CRDI (EDC17C08/TPROT3) [RD/WR/CK] 2.0L, 2.2L CRDI (EDC17CP14/TPROT3) [RD/WR/CK] 2.0L, 2.2L CRDI (EDC17CP14/TPROT11) [RD/WR/CK] 1.6L, 2.0L CRDI (EDC17C53) [RD/WR/CK] 2.2L CRDI (EDC17C57) [Unlocked] [RD/WR/CK] запись после разблокировки пакетом 53 |
