Модуль предназначенный для работы с блоками управления двигателями ME17.9.71, устанавливаемыми на автомобили УАЗ и ВАЗ.
Поддерживается запись серийных прошивок через диагностический разъём а/м, а также модифицированных прошивок после однократной разблокировки ЭБУ в BSL режиме, без предварительной их "подготовки". Проверка и коррекция контрольных сумм.
В модуле имеется возможность выбора области записи (целиком ПО или только калибровки)
Время чтения полного файла прошивки около 1 минуты.
Внимание:
Для записи по OBD модифицированных прошивок необходимо однократно "разблокировать" блок в BSL режиме, т.е. требуется его вскрытие! Серийные прошивки пишутся сразу. После разблокировки можно записывать любые прошивки без необходимости их "подготовки". В BSL режиме доступно также чтение блока.
Убедитесь в наличии CAN шины в диагностическом разъеме. При её отсутствии чтение пароля и последующая запись прошивки после разблокировки возможна только при непосредственном подключении к разъёму ЭБУ.
Порядок разблокировки.
1. Сначала прямо в машине (или на столе без "бутов"), нужно вычитать пароль. Для это выберите в списке модулей ME17.9.71 УАЗ или Нива и нажмите Чтение. Программа вычитает пароль из блока управления двигателем и предложит сохранить его в файл. Параллельно программа напишет текущий статус блока, т.е. включена или нет проверка подписи. Если уже отключена, то кто-то это сделал ранее и следующие шаги можно пропустить.

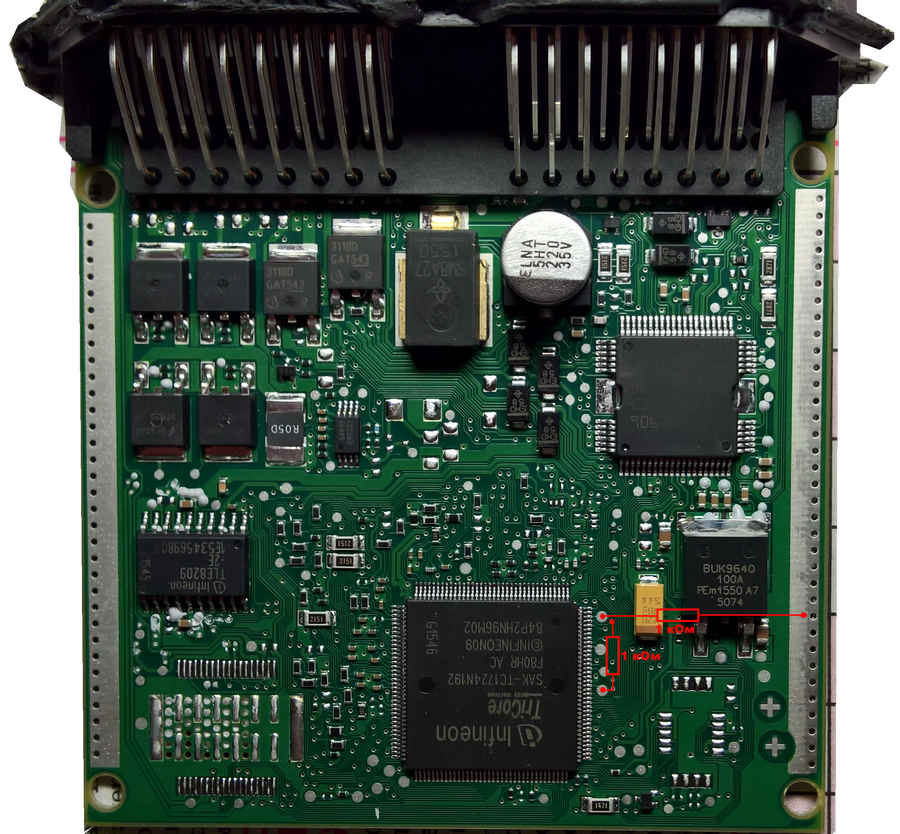

2. Снимите блок управления с автомобиля, вскройте и установите два резистора 1 кОм как показано на фото ниже:

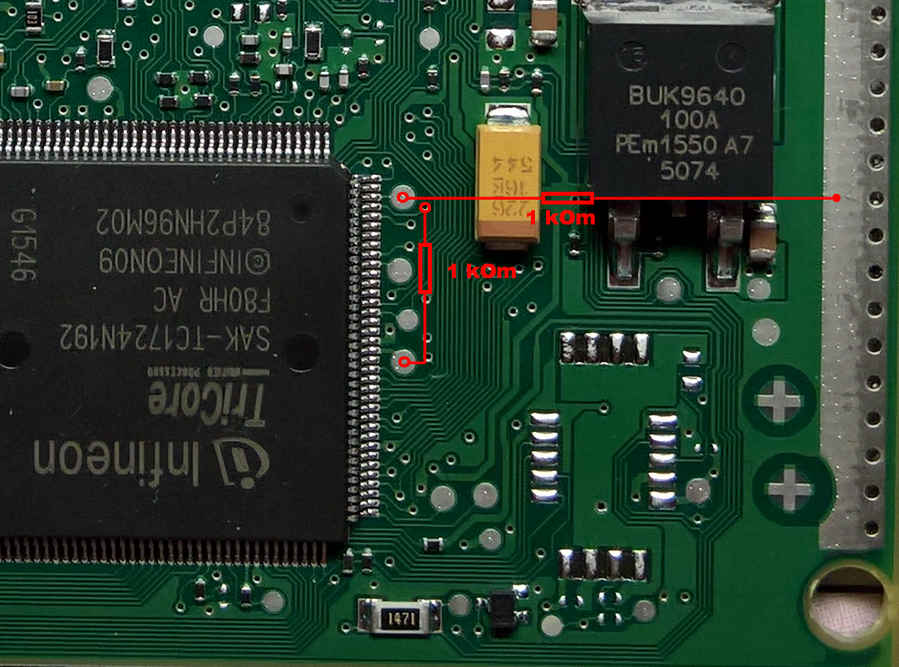

Для более детального просмотра точек подключения резисторов щелкните по изображению

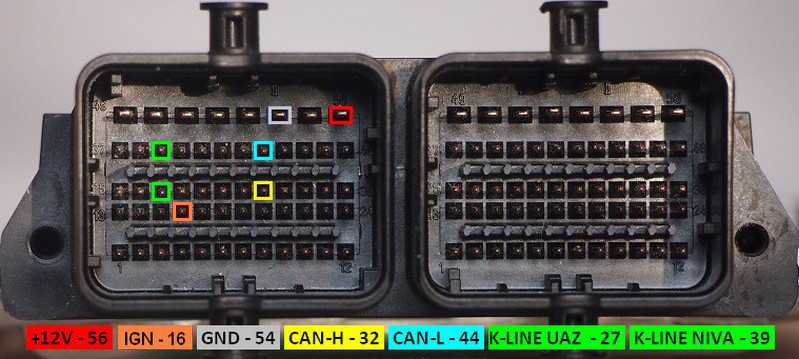

3. Подключите питание, CAN шину как указано на рисунке. Провода +12V и зажигание (IGN) объедините между собой. Если требуется, чтобы работала диагностика (т.е. идентификация, чтение-стирание ошибок), то подключите К-линию в зависимости от типа ПО - УАЗ или Нива, т.к. используются разные пины.
Обратите внимание:
Диагностика работает только без резисторов.
4. В загрузчике выберите ME17.9.71/BSL и нажмите кнопку Чтение. Программа попросит указать на файл с паролем,. Необходимо указать на файл, сохранённый на первом этапе. Далее по команде программы включите питание (не раньше и не позже). Если все операции выполнены правильно, то ЭБУ должен начать читаться.
После операции чтения выключите питание ЭБУ.
5. Нажмите кнопку Инициализация для разблокировки блока. Программа вновь попросит указать на файл с паролем. Далее по команде программы включите питание (не раньше и не позже). По успешному завершению операции отпаяйте резисторы и установите ЭБУ на автомобиль. После этого ЭБУ можно программировать непосредственно на автомобиле через разъем OBD.
Внимание.
В модуле имеется функция автоматического управления питанием. При активации данной опции программа сама будет отключать и включать питание ЭБУ в нужное время.
Простейшую схему для автоматического управления питанием можно изготовить самостоятельно.
|
Примечание. Данные ЭБУ устанавливаются на автомобили Нива Шевроле примерно с конца 2015 года. До этого на эти автомобили устанавливались ЭБУ Bosch 7.9.7+..
Это полезно знать:
Программирование по OBD происходит по CAN шине. По-этому, с данными блоками можно спокойно работать в автомобиле не переживая за возможные вмешательства блоков комфорта, иммобилайзера и т.п. по K-Line.
В случае, если запись по OBD оборвалась, просто повторите операцию. Учтите, что диагностика при этом работать не будет, т.к. работа с K-Line реализована на уровне ПО, а не загрузчика блока.
Важно:
В модуле есть скрытая возможность. Если удерживать Shift во время нажатия кнопки "Чтение", то будет прочитан файл, в котором в последних 64кб содержится еепром. Файл будет на эти 64к больше обычного размера. При необходимости в hex редакторе сможете разделить его по адресу 180000. Запись eeprom не поддерживается.
Для чтения или записи еепром отдельно от прошивки воспользуйтесь модулем BSL Infineon Tricore или Bosch MEDC17 Bootloader. Чтение пароля также можно произвести данными модулями.
Это полезно знать:
Модуль Bosch MEDC17 Bootloader позволяет выполнить разблокировку, чтение/запись flash и eeprom ЭБУ ME17.9.71 без его вскрытия.
